前 言
本标准等效采用美国国家标准／美国试验与材料协会标准ANSI／ASTM D1769《棉纤维线密度试验方法排列法》。
本标准方法可直接测定棉纤维的线密度。本方法可用于校准其他的线密度测定方法所用的仪器，使测试的结果一致。
本标准附录A为提示的附录。
本标准由中国纤维检验局提出并归口。
本标准起草单位：上海市纺织纤维检验所。
本标准主要起草人：沈小妹、唐修珍、眭华明、李梅良。
1 范围
本标准规定了用排列法测定棉纤维平均线密度的方法。
本标准适用于原棉或棉卷、棉条等半制品线密度的测定，也可用于试样内各长度组的线密度测定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6529--1986纺织品的调湿和试验用标准大气
GB／T 8170--1987数值修约规则
GB／T 13779--1992棉纤维长度试验方法梳片法
3术语
3．1 线密度linear density
纤维、纱线单位长度的质量，相当于直接制(定长制)表示的细度。
3．2特克斯tex
特克斯是表示纤维纱线线密度的单位名称，为1 000 m长纤维、纱线的质量以克表示的数值。特克斯(tex)的千分之一、十分之一和一千倍，分别称为毫特(mtex)、分特(dtex)和千特(ktex)。
3．3调和平均数harmonic mean
平均数的一种，在统计中因缺少总体单位数的资料而不能直接计算算术平均数时，可用调和平均数以取得同算术平均数一样的计算结果。
4原理
将分成一些已知长度组的束纤维称重，计点其根数，从而计算出各长度组的棉纤维线密度和棉纤维线密度的平均值。
5仪器和工具
5．1 Y121梳片式长度仪。
5．2显微镜或投影仪：放大倍数为150~200倍。
5•3 扭力天平：称量100 mg，分度值0．2 mg；称量25 mg，分度值0．05 mg；称量5 mg，分度值0.01mg。
5．4载玻片、镊子、挑针、胶水、甘油或水等。
5．5手揿式纤维计数器。
6调湿和试验用标准大气
6．1 试验试样应放入45～50℃烘箱中进行预调湿处理，时间为0．5 h，若试样的回潮率低于标准平衡回潮率，可不进行预调湿。
6．2如果测试线密度分组排列棉束按GB／T 13779方法进行测试，并一直放置在标准大气中，可直接用于测试。
6．3调湿和试验用标准大气应符合GB 6529的规定。温度为(20±2)℃，相对湿度为(65±3)％。
7试验步骤
7．1 测试线密度的试验试样与GB／T 13779方法中测试长度和长度分布的试验试样是同一试样。用GB／T 13779方法制备各长度组，丢弃5．5 mm及以下(组中值)长度组和轻于1 mg的长度组。
7．2从最长一组开始，将各长度组棉束分别纵向分离出一束100根左右的纤维，将各纤维束称重，精确到O．01 mg。
7．3夹持棉束的一端，然后用镊子从另一端每次夹出若干根纤维，依次移置于涂有薄层甘油或水的载玻片上，纤维排列要均匀，排完后用另一片载玻片盖上，并标明各长度组。
7．4每一长度组制备一块载玻片，试样准备完毕。
7．5计点根数
从最长组开始，将各块载玻片依次放在150～200倍显微镜或投影仪下计数，记下每片的纤维根数。
8计算
8．1某长度组线密度

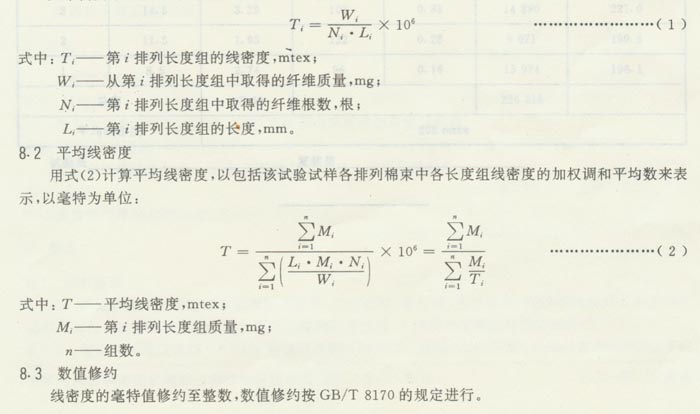

如果需要某长度组的线密度可用式(1)计算：
9精密度
9．1重复性
用本标准的试验方法，对同一试验室样品，在相同条件下(对同一实验室、同一操作者、同一设备和在短时间间隔内)所完成的两个完整单次试验，线密度结果之间差值的绝对值，在95％概率水平下，应小于重复性r值，r值等于18．6 mtex。
9．2再现性
用本标准的试验方法，对同一试验室样品，在不同的条件下(不同的实验室、不同的操作者和不同的设备)各完成一个完整的单次试验，线密度结果之间差值的绝对值，在95％概率水平下，应小于再现性R值，R值等于32．1mtex。
10试验报告
试验报告应包括下列内容：
a)批样来源；
b)样品编号；
c)仪器编号、天平编号；
d)试验用温湿度；
e)试验日期及试验员；
f)试验结果。

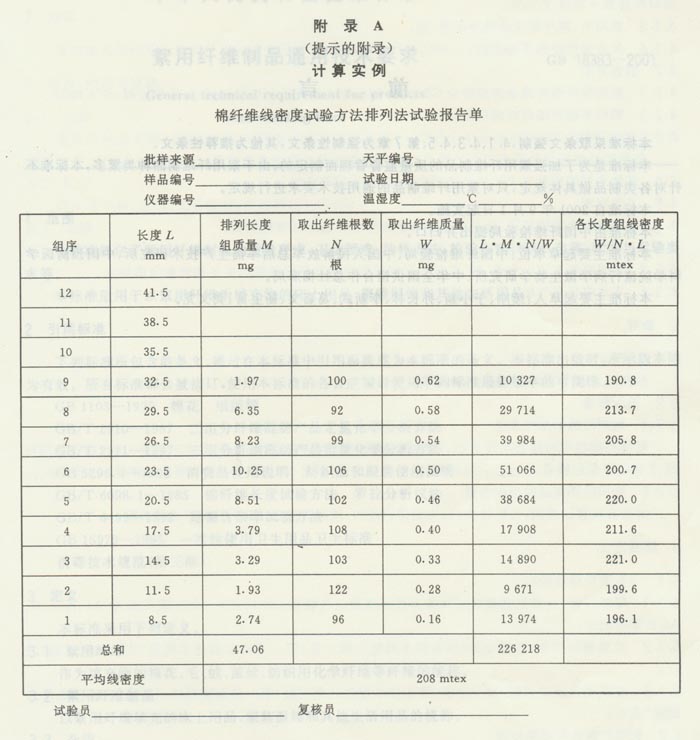

试验报告单及计算实例，见附录A。
