改进FA1603输送带电路

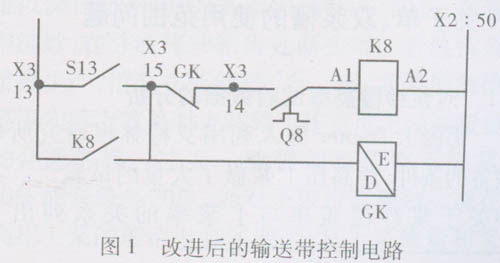

                                     FAl603型转杯纺纱机采用了最先进的PLC加变频控制，落纱采用了输送带装置，大大地减轻了劳动强度。但是在使用过程中输送带在送纱时．挡车工无法控制其速度，不能及时检查成纱质量，容易造成成形不良的筒子纱。为此对输送带电路作了改进，改进后的电路见图1。电路图中GK为光电开关(YT523B)，S13为主令开关。在输送带出纱口处装上光电装置，成品纱送到出纱口处，光电装置动作，输送带停止运转，挡车工取走纱以后，输送带继续运转，成品再到出纱口，光电装置再次动作，输送带停止，到纱送完为止。经过改进，解决了输送带运输过程中不能控制的问题。
