织机在生产运转中，纬纱会经常发生不正常的情况，如纬纱断头、缺纬、纬纱长度不够、误引双纬等，都会造成织物布面的疵点。为防止此类疵点影响织物的质量，织机通过纬纱断头自停检测机构发出信号，使织机立即停车，以便挡车工及时进行处理。纬纱断头自停机构要求在缺纬、断纬等情况下都能自动停车。断纬是布面全幅上缺一部分纬纱，而布面全幅缺纬是布面整幅上缺一整根纬纱，是类似稀弄的疵点。如果能够人为地、有规律地安排布面全幅缺纬，比如每织10纬缺2纬这样的纬纱循环，利用有规律的稀密弄效果，就可以开发出一类独特风格的新产品。基于这一思想，我们对织机的纬纱断头自停机构进行了一些改造，增加了新的功能，使织机可以在缺纬时不停车，准确地说是织机在送空纬时不停车，就可以在布面上人为地安排有规律的布面全幅缺纬，设计出特殊风格的产品。
1常见的纬纱断头自停机构
常见的纬纱断头自停机构有很多种类，有梭织机常用式纬纱断头自停机构，无梭织机则采用电气式纬纱断头自停机构，也有的织机采用电气和相结合的纬纱断头自停机构。
1．1式纬纱断头自停机构
有梭织机常用式纬纱断头自停机构，有点啄式纬纱断头自停机构，也有使用行程开关的电气和相结合的纬纱断头自停机构。
1．2电气式纬纱断头自停机构
电气式纬纱断头自停机构主要使用在无梭织机上，自停机构的检测元件一定要和无梭织机的引纬方式相适合。纬纱断头的检测方法主要有压电式、光电式、电控式三种，我们根据各种无梭引纬方法的差异选用其中的一种检测方法来控制纬纱断头自停的动作。
1.2．1压电式纬纱断头自停机构
剑杆织机和片梭织机都属于积极式引纬，通常采用压电陶瓷传感器作为检测纬纱的元件。纬纱穿过压电陶瓷传感器的导纱孔，以张紧的状态压在陶瓷传感器的导纱孔壁上，当快速引纬时，压电陶瓷晶体发生振动，产生交变电压信号。经过信号放大后，输入到电平比较器进行比较及逻辑判断，纬纱发生不正常情况时，即发出停车指令。
1．2．2光电式纬纱断头自停机构
喷气织机属于消极式引纬，纬纱在引纬时张力较弱，所以通常采用光电式传感器作为检测纬纱的元件。喷气织机引纬方式分管道片式和异形筘式，所以光电式传感器的探头形状有所不同，但检测原理是相同的。传感器的探头部分由一个光源和一个接受元件组成，根据纬纱的运行情况，发出信号来控制织机停车。
1．2．3 电控式纬纱断头自停机构
喷水织机也属于消极式引纬，带水的纬纱具有一定的导电性能，所以喷水织机一般采用电控式纬纱断头自停机构。当纬纱引过梭口后，梭口闭合，钢筘将纬纱打向织口，位于布边和假边之间张紧的湿润纬纱将电路接通，否则电控传感器发出信号，使织机执行停车命令。
2 织机纬纱断头自停机构的新功能
纬纱断头自停机构增加新的功能，使织机可以在缺纬时不停车，或者说是织机在送空纬时不停车。为了实现这一功能，必须对现有织机的纬纱断头自停机构进行改造。纬停机构改造思路之一，是对纬纱断头自停机构的电路控制部分进行改造，使其具有送空纬时不停车的功能。由于新型织机引纬方式的差异，纬纱断头自停机构中用来检测纬纱的传感器有很多种，所以电路控制部分的改造有一定的难度，真正要实现这一目标比较困难。纬停机构改造思路之二，是我们对不同的无梭织机引纬方式进行分析，针对不同的织机、不同的引纬方式、不同的检测纬纱的传感器元件提出不同的改造方法。
2．1 积极式引纬方式的纬停机构改造
积极式引纬方式的纬纱都是具有一定张力的。由此我们想到经纱也是有一定张力的，可以仿照经纱断头自停机构的方式来控制纬纱断头自停。基于这一点，我们用经纱断头自停机构的部件试制了接触式纬纱断头电气自停装置。
2．1.1接触式纬纱断头电气自停装置的检测机构

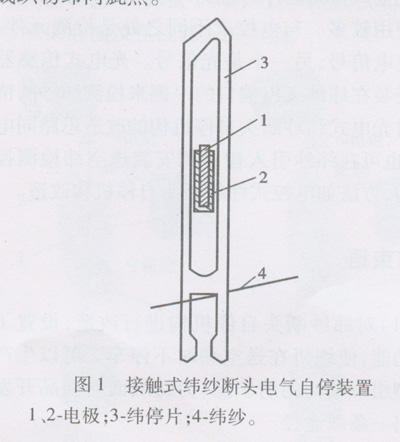

检测机构由纬停片3(经停片)和相互绝缘的正、负电极1、2组成(如图1所示)。当纬纱4断头，纬停片3落下，使正、负电极1、2接通，产生纬停信号。纬停片上部的斜口能保证其落下时与电极1、2紧密接触。从纬纱断头自停装置上的正、负电极分别引出两根电线，接到织机经纱断头自停装置的控制电路中。开通新纬纱断头自停装置，同时关闭原控制纬纱断头自停装置。使用这种接触式检测机构时要避免飞花和油污堆积在机构电极上，否则易引起纬纱断头自停装置失灵，造成织物纬向疵点。
2．1．2接触式纬纱断头自停装置的执行机构
执行机构一般有电脑控制和逻辑门控制两种方式。电脑控制原理：由检测机构发出中断申请信号，经电脑处理接收中断申请信号之后，进行纬停信号采样、判断，最后发出停车指令。逻辑控制门控制原理：检测机构发出中断申请信号，经逻辑控制门判断并输出电信号，达到停车的目的。
2．2 消极式引纬方式的纬停机构改造
消极式引纬方式的纬纱张力都很小，而且张力波动都很大。不适合用上述方法来进行改造。消极式引纬的织机一般都采用光电式或电控式纬纱断头自停机构，一般在纬纱飞出梭口的一侧装有检测元件，检测到纬纱时不停车，没检测到纬纱时则发出停车信号。消极式引纬方式的纬停机构改造要结合织机纬停机构的特点来展开。
2．2．1 电控式纬纱断头自停机构改造
喷水织机一般都采用电控式纬纱断头自停机构。电控式传感器上装有两个电极，安装在纬纱飞出梭口的一侧。正常引纬时，随着钢筘将纬纱打向织口，张紧的湿润纬纱将电路接通，否则电控传感器发出信号，使织机执行停车命令。改造的方法是在纬纱引入梭口的一侧，安装一组电控式送空纬检测控制机构。当装在纬纱飞出梭口侧的传感器检测到没有纬纱时，发出停车信号，织机是否执行停车动作由纬纱引入梭口侧的传感器信号确定。当引入侧传感器检测到纬纱时停车、没检测到纬纱时则不停车(两侧都没检测到纬纱相当于引入空纬)。
2．2．2光电式纬纱断头自停机构改造
光电式传感器作为检测纬纱的元件在喷气织机上使用较多。与电控式不同之处是检测元件，一个是电信号，另一个是光信号。光电式传感器也是安装在纬纱飞出梭口的一侧来检测纬纱的情况。对光电式纬纱断头自停机构的改造思路同电控式，也可在纬纱引入梭口侧安装送空纬检测控制机构，方法如电控式纬纱断头自停机构改造。
3 结束语
(1)对纬纱断头自停机构进行改造，设置了新的功能，使织机在送空纬时不停车。可以生产出新型组织结构的纺织品，为纺织面料新品开发开创出一条新途径。
(2)织机纬纱断头自停机构设置了新的功能后，对有些织疵的控制有所减弱，在实际生产中要针对不同品种加强挡车工的巡回检查，以减少疵点的产生。
(3)由于无梭织机的引纬方式不同，对纬纱断头自停机构进行改造的方法也不同。剑杆织机纬纱断头自停机构进行改造是比较成功的，其他机型的改造有待进一步探讨。
