1 名词术语
1．1 成熟系数
表示棉纤维成熟度的一种指标，根据棉纤维中腔宽度与胞壁厚度的比值订出的相应数值。比价越小，成熟系数越大，表示越成熟。
1．2胞壁
棉纤维为细长而转曲的一端封闭的扁平管状体，它的管壁称为胞壁。
1．3 中腔
棉纤维生长停止后，胞壁内遗留下来的内部空隙称为中腔。
2原理
成熟好的棉纤维，胞壁厚而中腔宽度小；成熟差的棉纤维，胞壁薄而中腔宽度大。因此，可根据棉纤维中腔宽度与胞壁厚度的比值来测定成熟系数。
3仪器和工具
3．1 生物显微镜、目镜测微尺。
3．2挑针、镊子、50mm纤维尺、稀梳(10针cm)、密梳(20针/cm)、黑绒板、载玻片和盖玻片、胶水、培养皿。
4试验试样制备
4．1 整理棉束

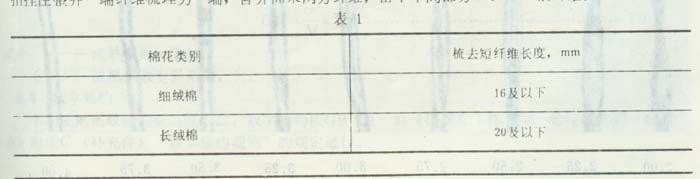

按照GB 6097—85《棉纤维试验取样方法》制备的试验棉条中取出重约4～6 mg的样品。用于扯法加以整理使成一端整齐的小棉束。先用稀梳，后用密梳从棉条整齐一端按表1梳去短纤维。用手指捏住整齐一端纤维梳理另一端，舍弃棉束两旁纤维，留下中间部分180～220根纤维。
4．2制片
用绸布将载玻片擦拭干净，放在黑绒板上，在载玻片边缘上粘一些胶水，左手捏住棉束整齐一端，右手以夹子从棉束另一端夹取数根纤维均匀地排列在载玻片上，连续排列直至排完为止。待胶水干后，用挑针把纤维整理平直，并用胶水粘牢纤维另一端，然后轻轻地在纤维上面放置盖玻片。
5 试验步骤

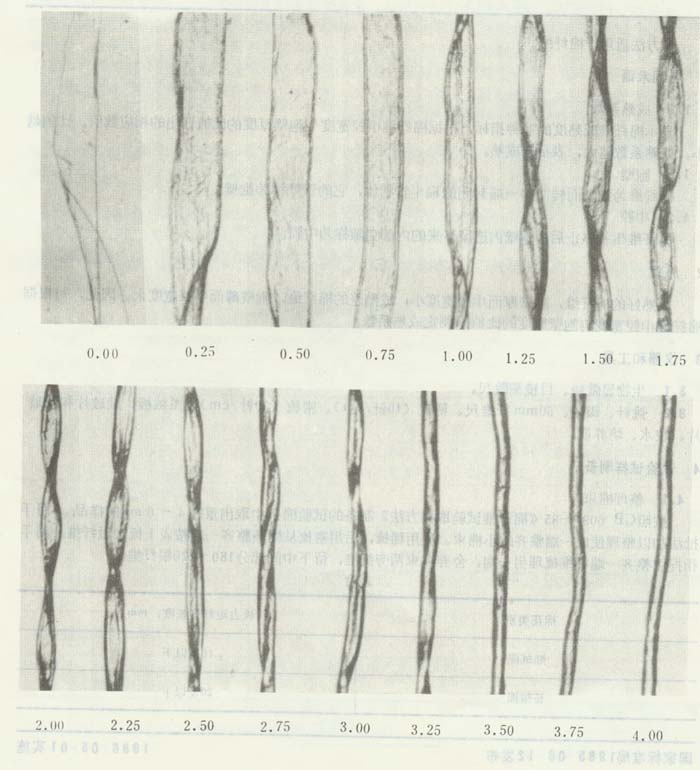

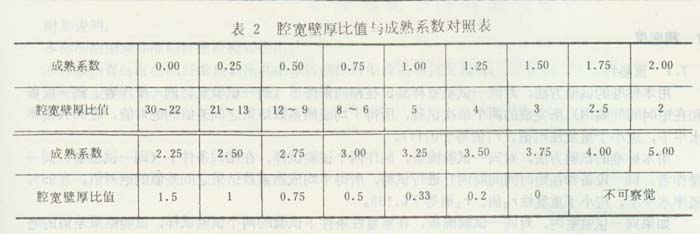

5•1 用400倍显微镜沿载玻片纤维中部逐根观察。根据表2所示的腔宽壁厚比值确定纤维成熟系数，并可参照图示的纤维形态确定纤维成熟系数。
5．1．1 可在载玻片上的纤维中部处划两条间隔2毫米的蓝线，沿蓝线范围内进行观察，一般观察一个视野来决定每根纤维的成熟系数。
5．1．2形态特殊的纤维可在二条蓝线范围内调节移动尺，扩大观察范围，或进一步用测微尺测量几个转曲的腔宽壁厚比例来决定。
5．1．3 估计或测量腔宽壁厚时，应在纤维转曲中部宽度最宽处测定。若两壁厚薄不同，可取其平均数。没有转曲的纤维亦须在观察范围内最宽处测定。
5．2试验次数
每根试验棉条试验两个试验试样，每个观测180～220根纤维。两个试验试样试验结果的差值应符合第7章精密度的规定。
6试验结果计算

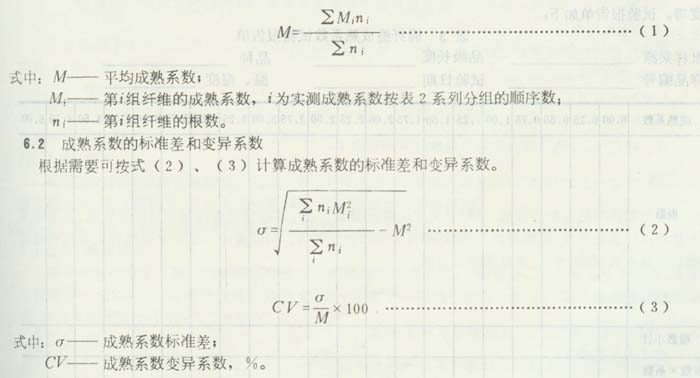

6．1平均成熟系数
6．2成熟系数的标准差和变异系数
根据需要可按式(2)、 (3)计算成熟系数的标准差和变异系数。
6．3数字修约
平均成熟系数修约至一二位小数。数字修约按GB 1．1—81《标准化工作导则编写标准的一般规定》附录C(补充件) “数字修约规则”的规定进行。
7 精密度
7．1 重复性
用本标准的试验方法，对同一试验室样品，在相同条件下(同一试验室、同一操作者、同一设备和在短时间间隔内)所完成的两个单次试验，所得平均成熟系数结果之间差值的绝对值，在95％概率水平下，应小于重复性r 1值。r 1值等于0．117。
用本标准的试验方法，对同一试验棉条，制作两个试验试样，在相同条件下(同一试验室、同一操作者、同一一设备和在短时间间隔内)进行试验，所得平均成熟系数结果之间差值的绝对值，在95％概率水平下，应小于重复性r 2值。r2值等于0．138。
如果同一试验室内，对同一试验棉条，在重复性条件下试验的两个试验试样，试验结果差值的绝对值大于0．138，则应增试一次。用格拉布斯(Grubbs)法对三个试验试样的试验结果进行异常值检验。符有异常值，以剔除异常值后余下的两个结果的平均值作为最终试验结果。若无异常值，则以临界值0．166进行判断。若三个试验试样试验结果的极差小于此临界值，则以这三个结果的平均值作为最终试验结果，若大于此临界值，则继续增试一次，再用格拉布斯法对试验结果进行异常值检验，以剔除异常值后的所有结果的平均值作为最终试验结果。
7．2 再现性
用本标准的试验方法，对于同一一试验室样品，在不同的条件下(不同试验室、不同的操作者和不同的设备)各完成一个单次试验，所得平均成熟系数结果之间差值的绝对值，在95％概率水平下，应小于再现性R值。R值等于0．202。
8 试验报告

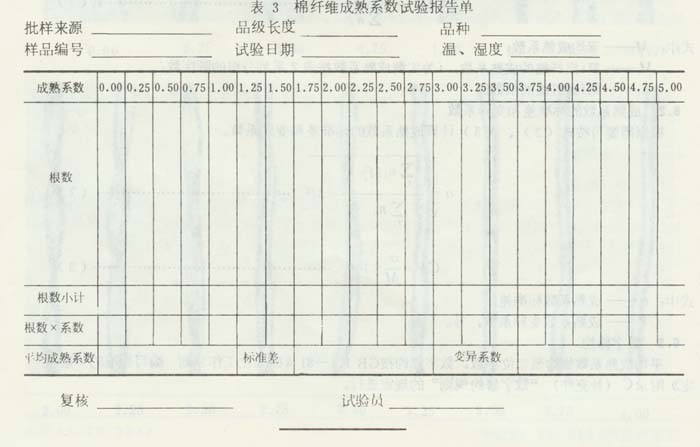

试验报告包括各项试验结果。并写明批样来源，品级长度，品种，样品编号，试验日期，温、湿度等。试验报告单如下：
附加说明：
本标准由国家标准局纤维检验局提出。
本标准由青岛市纺织纤维检验所和山东省纺织纤维检验所负责起草。
本标准主要起草人宋钧才、邵宾婉、宫德佩、丛日勇。
