前言
本标准是对GB 3819-83《纺织织物--以回复角表示折叠试样折痕回复性的测定》进行修订。本标准包括两种试验方法，其中折痕水平回复法等效采用ISO 2313：1972((纺织品 以回复角表示水平折叠试样的折痕回复性的测定》；折痕垂直回复法根据我国目前的测试仪器及技术条件加以修订。
本标准与原标准相比，作了如下技术内容的修改：
本标准重新确定了两种方法的定义，规定了以试样卸除负荷后5min读得折痕回复角作为试验结果。
本标准从生效之日起，同时代替GB 3819-83。
本标准的附录A是提示的附录。
本标准由中国纺织总会科技发展部提出。
本标准由中国纺织总会标准化研究所归口。
本标准起草单位：国家棉纺织品质量监督检验中心。
本标准主要起草人：李晓雯、王敏珠。
中华人民共和国国家标准
纺织品 织物折痕回复性的测定 回复角法
Textiie fabrics---Determination of the recovery from
creasing of a folded specimen by measuring the angle of recovery
GB／T 3819-1997
代替 GB 3819-83
1、范围
本标准规定了以折痕回复角表示织物折痕回复性的两种测定方法，即折痕水平回复法<简称水平法)和折痕垂直回复法(简称垂直法)。
本标准适用于各种纺织织物，不适用于特别柔软或极易起卷的织物。
2、引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6529-86 纺织品的调湿和试验用标准大气
GB 8170-87 数值修约规则
3、定义
本标准采用下列定义
3．1 折痕回复角 creaserecoveryangle
在规定条件下，受力折叠的试样卸除负荷，经一定时间后，两个对折面形成的角度。
3.2 折痕回复性 creaserecoveryproperty
织物在规定条件下折叠加压，卸除负荷后，织物折痕处能回复到原来状态至一定程度的性能。
3．3 折痕水平回复 creaserecoveryhorizontally
试样折痕回复时，折痕线与水平面平行，测量回复角度的方法。
3．4 折痕垂直回复 creaserecoveryvertically
试样折痕回复时，折痕线与水平面垂直，测量回复角度的方法。
4、原理
一定形状和尺寸的试样，在规定条件下折叠加压保持一定时间。卸除负荷后，让试样经过一定的回复时间，然后测量折痕回复角，以测得的角度来表示织物的折痕回复能力。
5、装置
5．1 按有关产品标准或有关方面的协议取样，或按照附录A的取样方法。
5．2 新近加工的或刚经后整理的织物，在室内存放至少六天后再取样。
5．3 要求样品具有代表性，保证试样没有明显的折痕及影响试验结果的疵点。
6、试样
6．1 数量
每个样品的试样数量至少20个，即试样的经向和纬向各10个，每一个方向的正面对折和反面对折各5个。 日常试验可只测样品的正面，即经向和纬向各5个。
6.2 尺寸
试验回复翼尺寸：长为20mm，宽为15mm。
水平法：试样尺寸为40mm×l5mm的长方形。
垂直法：试样的形状及尺寸见图1。
7 调湿及试验用大气
7．1 试样的预调湿和调湿按GB 6529规定进行，调湿和试验在二级标准大气下进行。
7．2 如需要，测定试样在高湿大气下的回复角，即温度为35℃土2℃，相对湿度为90％±2％，试样可不进行预调湿。
8 仪器
8．1 仪器的基本条件
8．1．1 压力负荷为10N。
8．1．2 承受压力负荷的面积：水平法为15mm×l5mm；垂直法为18mm×l5mm。
8．1．3 承受压力时间为5rainl5s。
8．1．4 回复角测量器刻度盘的分度值为±1。
8．7．5 试样台应予适当遮挡，以保证试样不受通风、操作者呼吸和灯具热辐射等环境条件的影响。
8．2 水平法还需满足的条件

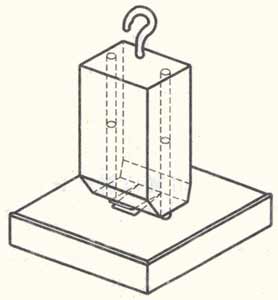

8．2．1 压力负荷装置见图2。

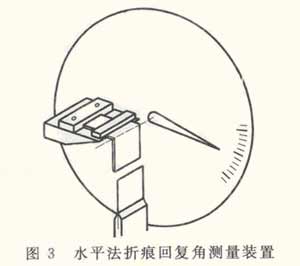

8．2．2 折痕回复角测量装置主要由刻有角度的圆盘和试样夹组成。试样夹刃口边缘离刻度盘轴心2mm，并能保证试样折痕线与刻度盘轴线相重合。试样夹可绕刻度盘轴心旋转，以使试样自由翼保持垂直位置（见图3）。
8．3 垂直法还需满足的条件

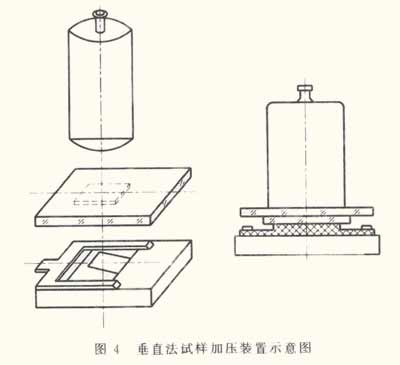

8．3．1 压力负荷装置见图4。
8．3．2 夹具的透明压板中心，压力重锤的重心与试样有效承压面积的中心相重合。
8．4 其他
原理相同，符合本标准技术条件的仪器均可使用。
9 步骤
9．1 水平法
9．1．1 在试样长度方向两端对齐折叠，然后用宽口钳夹住，夹住位置离布端不超过5mm，移至标有15mm× 20mm标记的平板上，使试样正确定位，随即轻轻地加上压力重锤。
9．1．2 试样在规定负荷下，保证规定时间后，卸除负荷，将夹有试样的宽口钳转移至回复角测量装置的试样夹上，使试样的一翼被夹住，而另一翼自由悬垂，并连续调整试样夹，使悬垂下来的自由翼始终保持垂直位置。
9．1．3 试样从压力负荷装置上卸除负荷后5min读得折痕回复角，读至最临近l°，如果自由翼轻微卷曲或扭转，以通过该翼中心和刻度盘轴心的垂直平面，作为折痕回复角读数的基准。
9．2 垂直法
9．2．1 将试样的固定翼装入试样夹内，使试样的折叠线与试样夹的折叠标记线重合，沿折叠线对折试样，不要在折叠处施加任何压力，然后在对折好的试样上放上透明压板，再加上压力重锤(见图4)。
9．2．2 试样承受压力负荷达到规定的时间后，迅速卸除压力负荷，并将试样夹连同透明压板一起翻转90°，随即卸去透明压板，同时试样回复翼打开。
9．2．3 试样卸除负荷后达到5min时，用测角装置分别读得折痕回复角，读至最临近1°，回复翼有轻微的卷曲或扭转，以其根部挺直部位的中心线为基准。
9．3 试样如有粘附倾向，在两翼之间离折痕线2mm处放置一张厚度小于0.02mm的纸片或塑料薄片。
9．4 试样经调湿后，在操作过程中，只能用镊子或橡胶指套接触。
10 试验结果
10．1 分别计算下列各向的平均值，计算到小数点一位，按GB 8170数值修约规则保留整数位。
10．2 经向(纵向)折痕回复角：
a)正面对折；
b)反面对折。
10．3 纬向(横向)折痕回复角：
a)正面对折；
b)反面对折。
10．4 总折痕回复角：经纬向折痕回复角平均值之和。
11 试验报告
试验报告应包括以下内容：
a)本标准编号及何种方法；
b)样品名称及规格；
c)试验用标准大气或高湿大气；
d)试验日期；
e)试样数量；
f)经纬向折痕回复角平均值；
g)总折痕回复角；
h)如有必要，写出标准差和95％的置信区间；
i)任何偏离本标准的细节。
附 录 A
(提示的附录)
取 样 方 法
A1 样品
从一批货物中随机抽取表A1所规定的匹数，再从每一匹剪取一段全幅30cm长样品，样品离布端至少3m。
表A1
一批货物的匹数 取样匹数
≤3 1
4～10 2
11～30 3
31～75 4
≥76 5
A2 试样．
A2．1 试样离布边距离大于150mm。不要在有疵点、折皱和变形的部位取样。

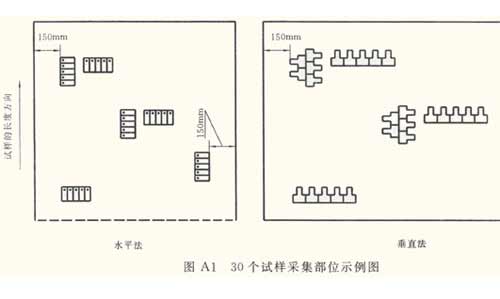

A2．2 试样在样品上采集部位示例见图A1
