FA401型粗纱机前罗拉头段加装托轴支架

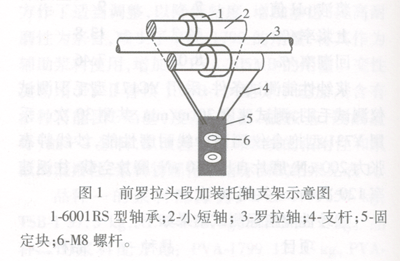

                                 我公司配置有12台FA401型粗纱机，发现前罗拉轴齿轮与过桥齿轮相互啮合中，经常出现严重磨损现象，在乌斯特试验中有明显的波，直接影响了产质量，也增加了机物料费用。经分析认后为出现齿轮磨损严重的主要原因是前罗拉头段太长，车头传动轴座与前罗拉座之间无支点，而在这两点中间有一个Z33双排过桥齿轮与罗拉头上Z20齿轮啮合，又增加了罗拉头段的扭曲力。在运行过程中前罗拉头段有明显弯曲和前罗拉轴承处有明显跳动等现象。于是，我们对前罗拉头段进行了改造，用两个6001RS型轴承、两个小短轴和一块小钢板制做一个托轴支架，再用2个M8螺杆固定在前罗拉头段两支点中间的过桥齿轮座上，使其达到托住前罗拉头段不致弯曲的目的，如图1所示。



    改造后的托轴支架在前罗拉头段的中心位置增加了一个支点，托住了由于前罗拉头段过长和双排过桥齿轮与罗拉头段齿轮啮合而产生的向下的作用力。运行中在两个轴承的转动作用下又延长了罗拉头的使用寿命，从而解决了因罗拉轴过长引起的两对齿轮磨损严重现象。现已对12台粗纱机进行了改造，为企业节约了大量的机物料费用，又增加了产量。乌斯特试验测试结果表明因罗拉轴弯曲引起的波消除，有利于提高产品质量。
