胶辊是重要的纺纱牵伸器材。为了进一步提高成纱质量，对目前的细纱不处理胶辊的潜力已很难再挖掘；因此，必须在前纺胶辊上想办法。我们大胆尝试在粗纱机上使用不处理胶辊以替代表面处理的普通胶辊；然而，国内不处理胶辊品种繁多，究竟选用什么型号、多少硬度的胶辊才能满足粗纱机的压力、抗绕性和半制品质量要求?通过对国内几个厂家产品的对比、跟踪试验，最后选用SHA-70B型不处理胶辊，其邵尔A硬度为70度±2度。通过二年来的观察、跟踪试验，我们认为SHA-70B型不处理胶辊能适应四季气候的变化，表现出优良的抗绕性能，同时对降低细纱条干有意想不到的好处。现将该胶辊在粗纱机上试用情况总结如下。
1 纺纱试验
将SHA-70B型不处理胶辊与涂料胶辊分别在CJ 14．6 K和CJ 18．2 K品种上进行对比试验。
1．1 试验1
纺纱品种：CJ14．6 K；
时间：2001年12月18日～2002年4月25日；
粗纱机型：FA423，三上四下双短胶圈牵伸，12#粗纱机；
胶辊直径：29．4 mm。

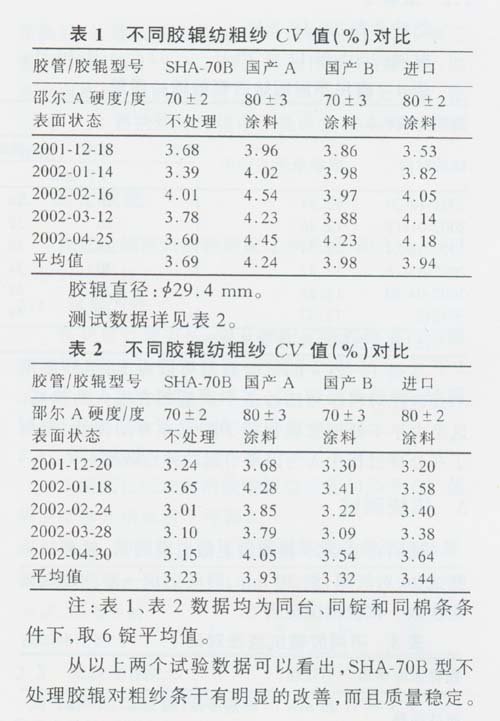

测试数据详见表1。
1．2 试验2
纺纱品种：CJ 18．2 K；
时间：2001年12月20日～2002年4月30日；
粗纱机型：FA423，三上四下双短胶圈牵伸，8#粗纱机；
2 成纱质量
用不同的粗纱胶辊纺出的粗纱在同台细纱机、同锭的条件下进行对比。
2．1 试验1
纺纱品种：CJ 14．6 K；
时间：2001年12月18日～2002年4月25日；
细纱机型：FA506，106#细纱机；

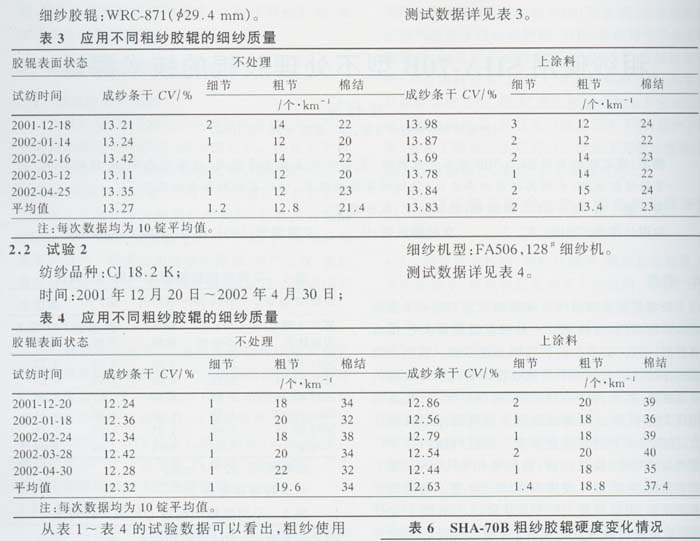

从表1～表4的试验数据可以看出，粗纱使用不处理胶对粗纱和细纱条干质量都有很大的提高。这是由于不处理胶辊保持了胶辊原有的弹性，避免了在处理过程中人为因素引起的弹性改变。
3 抗绕测试
我们在FA423粗纱机上做抗绕测试，掀起摇架测试20对胶辊，纺20 min，同时记录一落纱掀起摇架次数。试验情况见表5。
4 胶辊性能测试

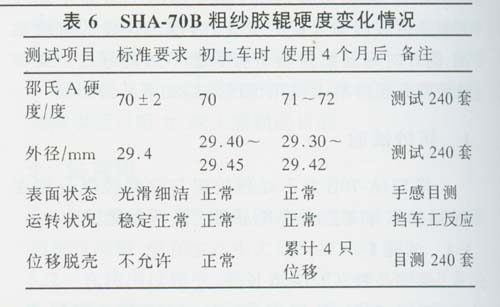

每月揩车时测试粗纱SHA—70B不处理胶辊硬度的变化，4个月后测试结果见表6。
5 结束语
综上所述，SHA—70B型双层粗纱表面不处理胶辊，上车使用没有走熟期，在纺纱时表现了优良的特性，是今后发展的方向。然而，全国还有不少棉纺厂在粗纱工序中对胶辊的选型工作相对滞后，从而制约了后道工序成纱质量的进一步提高；所以，建议探讨不处理胶辊在粗纱上的应用，将对提高成纱质量有现实的意义。
