(三)原料预处理

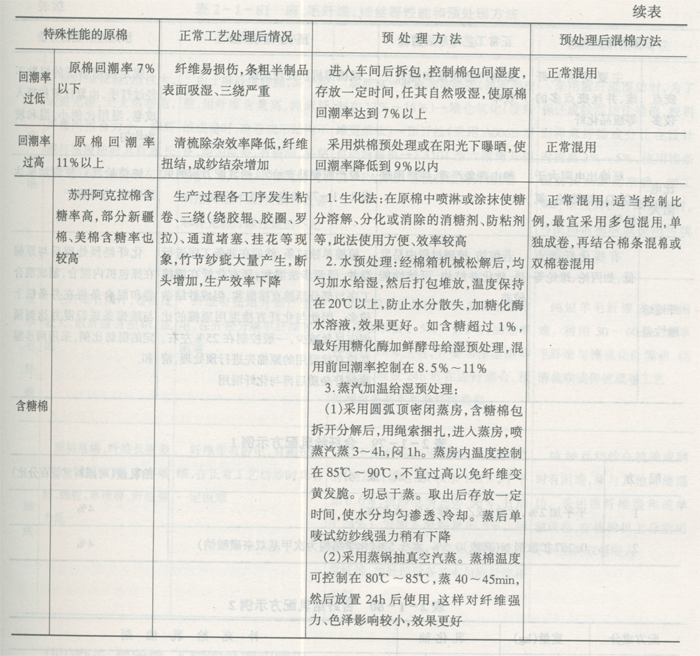

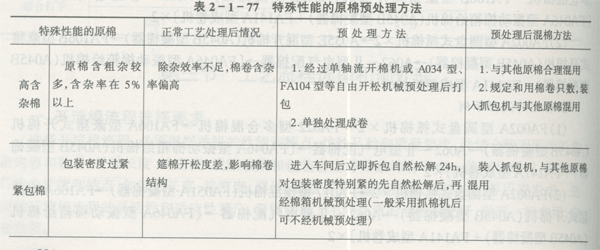

1．原棉 由于原棉的来源不同，其性能各有差异，有棉包过紧、回潮过高、含杂过多、棉花含糖等因素，对具有这些特殊性能的原棉，必须先经过预处理，以使其能与一般原棉性能基本相近，然后方可合理混和使用，否则会对正常工艺处理带来困难，并影响产品质量。各种特殊性能的原棉预处理方法见表2—1—77。
2．化纤特殊性能的化纤如包装密度过紧、疵点较多、可纺性能差等，都将影响生产稳定，造成产品质量下降。这类化纤需经过预处理，使与正常化纤性能基本相近，然后再合理混用。

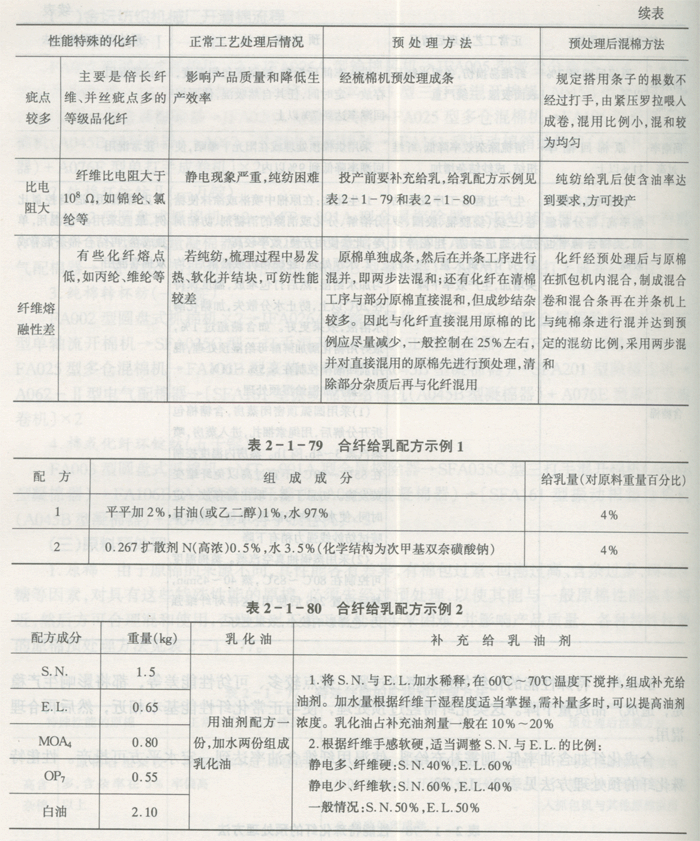

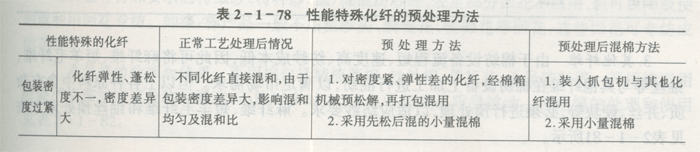

合成化纤如含油率低，则需补充给乳，使混用纤维含油率达到一定水平方可投产。性能特殊化纤的预处理方法见表2—1—78。

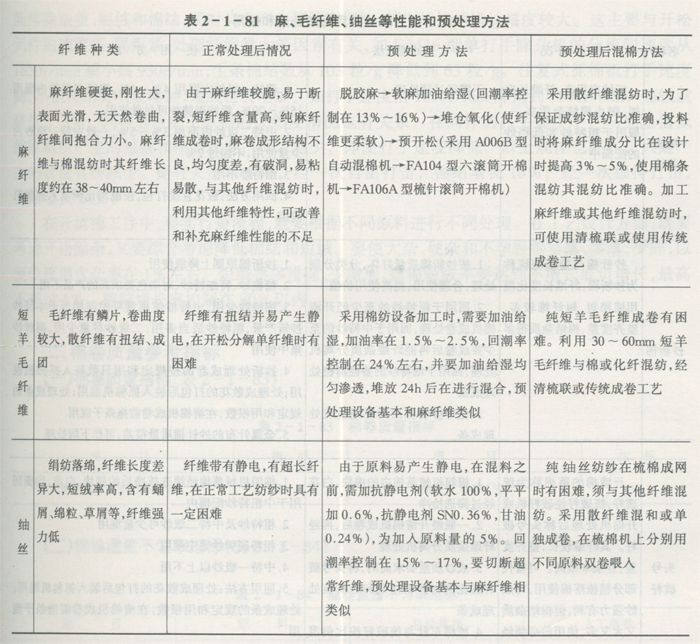

3．其他纤维由于棉纺设备流程短、速度高、纺纱成本低，因此可将麻纤维、短羊毛纤维、纳丝等与其他纤维在棉纺设备上加工进行混纺，以满足市场需求。但以上各种原料中含有杂质、并丝、硬块等，必须进行预处理，以适应纺纱要求。麻纤维、短羊毛纤维和紬丝预处理方法见表2—1—81所示。
(四)回花、再用棉、下脚的处理和使用
1．回花的处理和使用 回花质量与混用原棉比较接近，前道工序回花比后道工序回花的纺纱性能为好。回花一般可以在本特纱中按生产的比例均匀回用。
部分回花回用前，须经过处理。如回条须拉断后回用；粗纱头须经过粗纱头机开松；胶辊花经胶辊花机打松，清除回丝。采用抓包机混棉时，回用回花须按各种回花比例搭配后经打包机打包，回花包的高低应与其他棉包相近，排列在棉包的居中位置。
对质量有特殊要求的特细纱、特种纱、涤／棉混纺纱等，规定部分回花不回用，但可以降级使用或利用回花专纺。如涤／棉产品一般不用粗纱头、胶辊花、吸棉花等回花，这些回花可专纺成回花纱。

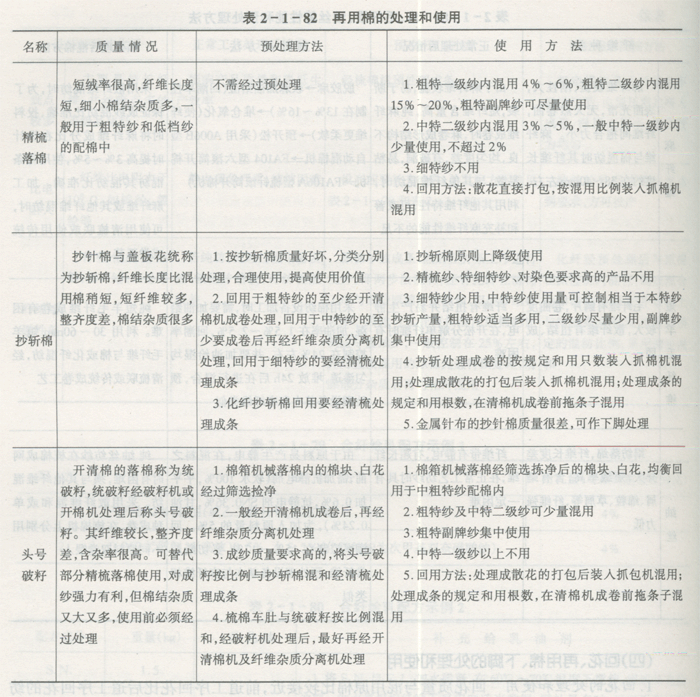

2．再用棉的处理和使用 再用棉包括精梳落棉、抄针棉、盖板花、头号破籽等。再用棉混用时要严格按规定成分均匀混和，不能时多时少，以免引起成品质量波动。再用棉的处理和使用见表2—1—82。
梳棉机的车肚落棉不属于再用棉，虽然短绒多、含杂高，但有一定数量的有效纤维，可与统破籽棉混和处理后，作为粗特副牌纱的原料。
3．下脚的处理和使用 棉纺厂各工序的落棉除回花、再用棉外，其他各种落棉统称下脚，一般按分类打包后付栈。如有转杯纺或废纺设备时，梳棉车肚、绒板花、特绒辊、头号油花等可按一定混配比例，在纺粗特纱中混用，代替再用棉或低级棉。
