清棉机密封圈结构改进

                                     FA109A型三辊简清棉机的三个辊筒两端与机架墙板之间采用密封圈密封的形式，由于三个辊筒转速均较高(平均在1000 r／min以上)，所以密封圈外层的毛毡层在墙板的高速摩擦下很容易磨损。传统的密封圈是封闭式的，因此，密封圈损坏后若要更换，就必须把该辊筒及其他相关部件拆下来后才能进行。而辊简体积大、重量大、又难以拆卸，并且辊筒在重新安装就位后，有关隔距还需重新调整，从而使维修工劳动强度大，更换时间长，甚至会对棉纺厂的正常连续化生产造成一定影响。

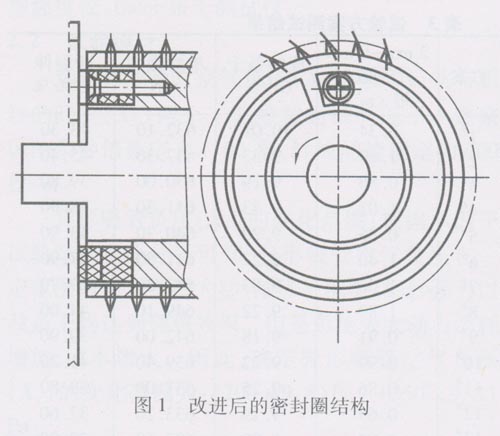

    改进后的密封圈结构形式如图1所示，即将传统的封闭式密封圈从中间断开，这样在更换时，无需再将辊筒从机器上拆下来，而只需将辊筒两端墙板上的封板拆下来即可进行更换。密封圈安装好后，一端须用螺钉固定在轴头上，特别要注意的是，用螺钉固定的一端一定要迎着辊筒旋转方向安装(如图1所示)，否则密封圈容易被墙板挤掉而造成不良后果。改进后的密封圈在更换时，大大降低了维修工的劳动强度，并大大缩短了维修时间，为棉纺厂的正常连续化生产提供了有力保障。
