Richcel纤维是采用日本东洋纺专有技术R原料体系生产的新型再生纤维素纤维。Richcel纤维集时尚、品质、功能于一体，用于生产针织产品时，由于短纤维卷曲度好，面料手感柔软、滑爽、细腻、吸湿、排汗，具有极佳的亲肤感和舒适感。同时纤维具有较高的干模量，面料抗皱性能和耐碱性能提高，并且弹性和尺寸稳定性优良。我公司根据市场需求开发了Richcel纤维18．2 tex针织用纱，在市场上受到了关注。
1 Rchcel纤维性能指标
Richcel纤维主要物理指标：规格1．67 dtex×38 mm；干断裂强度3．9 cN／dtex；湿断裂强度3．1cN／dtex；超长纤维率0．18％；回潮率10．8％。

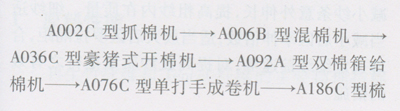

2纺纱工艺流程
3各工序工艺配置和技术措施
3．1开清棉
Richcel纤维在纺纱中易缠绕，容易产生棉结，并且纤维抱合力差，因此纺纱前要进行预处理，喷洒抗静电剂。开清工序开松不能太强烈，应适当降低打手速度，放大给棉罗拉与打手之间的隔距，减少对纤维的损伤，加强纤维梳理，减少棉结的产生。A002C型机刀片伸出肋条距离为2mm，各部件的打手速度较纺普通纤维时低15％左右，A036C型机采用梳针打手，打手速度为450 r／min，打手与给棉罗拉隔距调整为3 mm，减少打击次数，加强开松梳理。棉卷采用轻定量，设计干重为365 g／m，以达到充分开松，减轻梳棉的梳理负荷。为防止粘卷，棉卷层与层之间加适当根数的粗纱予以隔离。经过采取以上措施，成卷后重量不匀率达到0．7％，满足了后道工序的质量要求。
3．2梳棉
梳棉工序主要工艺参数要合理，使生条成条顺利；纤维在梳理过程中长度不受损伤，条干均匀度好。为此，梳棉工序采用“轻定量、低速度、快转移、轻加压”的工艺原则，防止棉网产生破洞，减少纤维的损伤和短绒的增加，并适当增加锡林刺辊线速比，使纤维快转移，避免对纤维的反复揉搓。采用化纤专用针布，可使棉网清晰度提高，并可提高纤维伸直平行度，降低生条棉结。牵伸力偏低掌握，能使棉网清晰、不落网、不缠绕和生条条干均匀。生条定量为17 g／5 m，锡林速度为330 r／min，刺辊速度为835 r／min，道夫速度为15r／min，锡林～盖板隔距为0．36 mm、0．30 mm、0．30 mm、0．30 mm、0．36 mm，锡林～道夫隔距为0．18 mm，给棉板～刺辊隔距为0．20 mm。其生条萨氏条干不匀率为11．5％，棉结为2粒／g。
3．3并条
因生条中纤维弯钩较多，结构混乱，为使纤维混和均匀，改善条干，提高纤维伸直平行度，头并采用6根并合，二并采用8根并合，以利于降低重量不匀率；罗拉隔距适当放大，可改善条干；合理牵伸分配，以提高纤维伸直平行度；适当增大压力，保证足够的握持力和牵伸力相适应，确保纤维在牵伸过程中运行稳定，提高条干均匀度。并且采用重加压可减少棉条牵伸中的滑移现象，提高牵仲效率和纤维伸直平行度。．因此，并条采用“重加压、中定量、大隔距、低速度”的工艺原则。其工艺参数如下：头并干重为18．08 g／5 m，6根并合，后区牵伸为1．732倍，罗拉隔距为14 mm×15 mm，前罗拉速度为935 r／min；末并干重为16．82 g／5 m，8根并合，后区牵伸为1．546倍，罗拉隔距为14 mm×15 mm，前罗拉速度为935 r／min，熟条萨氏条干不匀率为12．7％。
3．4粗纱
粗纱工艺设计以进一步提高纤维伸直平行分离度，改善条干，控制伸长率为主，采用“重加压、适当大捻度、慢车速”的工艺原则。后区牵伸倍数采用1．35倍，以降低粗节的产生。将粗纱捻度控制在适当范围内，太大不利于细纱牵伸，太小纱条易飘、易断，因此，粗纱捻度适当偏大掌握，以控制伸长率，减少意外伸长。适当提高粗纱回潮率，以改善粗纱内在质量，从而提高成纱质量。车间温度控制在28℃～29℃，相对湿度控制在58％～62％之间，以减轻静电的不良影响，粗纱工序工艺参数如下：干重为4．06g／10 m，罗拉隔距为27 mm×29 mm，罗拉速度为18l r／min，捻度为3．85捻/10 cm。采取以上有效措施，粗纱萨氏条干不匀率控制在18．3％以下。
3．5 细纱
在细纱工序的牵伸分配设计中，由于前区具有较强控制浮游纤维运动的能力，而且被控纱条截面中纤维数量少，因而与对纤维运动控制能力较差的后区相比，前区的牵伸倍数变化对成纱不匀的影响也就小一些。因此，细纱工序采用“慢速度、小后区牵伸倍数、大后区罗拉隔距、小钳口隔距、中加压”的工艺原则。因该纱是针织用纱，成纱捻度要求偏小；选用较小的后区牵伸倍数和大后区罗拉隔距，防止纺纱过程中出“硬头”，提高成纱条干，提高成纱强力和降低成纱强力CV值；采用小钳口、中加压，有利于须条牵伸，有效控制纤维。细纱工艺参数：锭速为14 000 r／min，后区牵伸倍数为1．2倍，罗拉隔距为20 mm×35mm，捻度为80捻／10 cm。
通过采取以上工艺配置及技术措施，纺出的Richcel 18．2 tex针织用纱质量较好。各项物理指标如下：条干CV 14．5％，断裂强度22．3 cN／tex，百米重量CV 1．7％，百米重量偏差+0．2％，单强CV 12．1％，细节3个／km，粗节12个／km，棉结37个/km。
3．6络简
络筒工序采用Savio公司的ESPERO-E型自动络筒机，适当降低车速，减小纱线张力，电子清纱器工艺偏紧掌握。
4 结束语
纺制Richcel纤维针织纱时，用抗静电剂喷洒纤维表面，减轻静电影响，有利于纺纱过程的顺利进行。梳棉工序适当降低锡林、盖板、道夫速度，适当增加锡林刺辊线速比，可减少纤维的损伤，有利于纤维顺利转移。并条加压应适当增大，罗拉隔距适当放大，使握持力和牵伸力相适应，有利于提高熟条条干均匀度。适当配置粗纱捻度，可以减小纱条意外伸长，提高粗纱内在质量。细纱适当减小后区牵伸倍数，适当放大后区罗拉隔距，合理选定细纱锭速等，对提高成纱质量是行之有效的措施。
