1减少浆纱毛羽的研究
为了减少浆纱毛羽，选用同样的经纱，以同样的总经根数，对一些影响浆纱毛羽的因素进行了如下的研究。
1．1 浆料配方对浆纱毛羽的影响
选用浆料时，既要考虑到粘附一次毛羽，又要考虑到分纱造成的再生毛羽。用表1所列不同配方的浆料对13 texT65／C35经纱在GA301型浆纱机上浆，用毛羽测试仪对浆纱毛羽进行检测，结果见表2。
1．2湿分绞棒对浆纱毛羽的影响
在浆纱工序中，浆纱离开浆槽进入烘房前，一般要经过几根湿分绞棒，分成数层后，平行进入烘房，以便初步形成浆膜后再并合，这样可有效减少烘燥后浆纱之间相互粘连，减少出烘房而进行分绞时的困难，对提高浆膜完整率，降低再生毛羽都极为有利。对13 texT65／C35经纱在GA301型浆纱机上分别进行有和无湿分绞棒上浆，用毛羽测试仪对浆纱毛羽进行检测，测试结果见表3。
1．3单、双浆槽对浆纱毛羽的影响

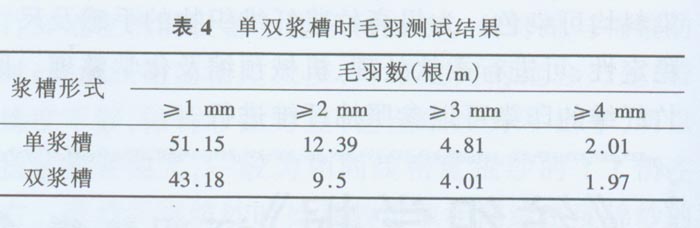

对13 texT65／C35经纱分别在单槽浆纱机G146B和双槽浆纱机GA301上进行上浆，用毛羽测试仪对浆纱毛羽进行检测，其测试结果见表4。
由表4可知，采用双浆槽浆纱机，浆纱时毛羽明显减少，这是由于双浆槽浆纱机使经纱覆盖系数降低一半，纱线之间不易粘连，烘干后不易造成分绞困难和浆膜破坏，从而减少了浆纱毛羽。
1．4浆纱车速对浆纱毛羽的影响
经纱经过浸没辊，浆液逐渐渗入纱线内部，由于浆液粘着力的作用，当纱线在浆槽中运动时，带动纱身附近的浆液运动，使浆液克服内摩擦运动的力F为：
式中，F为浆液内摩擦力；A为纱线与浆液的接触面积；dv为纱线与浆液的速度差；dx为浆液与纱身的距离；η为浆液粘度系数。
根据牛顿第一定律，F是浆液对纱身的作用力，伸出纱身的毛羽也受到这个力F的作用。正是这个力F的作用使伸出纱身的毛羽贴向纱身，从而使毛羽减少。当浆纱车速逐渐降低时，纱线与近纱线的浆液速度差dv会减小，作用力F减小，对毛羽的作用力也减小，故毛羽增多。对13 texT65／C35经纱在GA301型浆纱机上分别在正常车速和较低车速时进行上浆，用毛羽测试仪对浆纱毛羽进行检测，其测试结果见表5。
1．5浆纱机机型对浆纱毛羽的影响

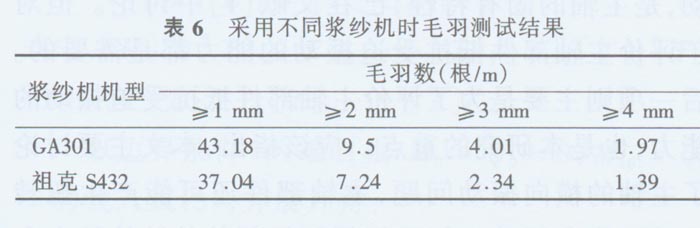

对13 tex T65／C35经纱分别在祖克S432型和GA301型2种浆纱机上进行上浆，用毛羽测试仪对浆纱毛羽进行检测，其测试结果见表6。
祖克S432型浆纱机较GA301型浆纱机所浆纱线毛羽少，可织性好，这是由于其压浆力较高，浸没辊侧压使毛羽更容易粘附在纱身上，加之全烘筒烘燥方式也有助于减少浆纱毛羽。
1．6后上蜡对浆纱毛羽的影响
经纱经过上浆后，纱体上仍有部分毛羽存在，且这部分毛羽因浆液的作用刚性变大。通过浆纱后上蜡可以软化浆膜，使毛羽进一步贴伏于纱体。此外，后上蜡还有一定的消除静电的作用，避免了经纱因积聚电荷较多，同性电荷相斥，造成纱线松散，毛羽突出。对13 tex T65／C35经纱在GA301型浆纱机上进行后上蜡试验，并用毛羽测试仪对浆纱毛羽进行检测，其测试结果见表7。
2结 论
1．合理选择浆料配方，既要考虑到粘附一次毛羽，又要考虑到分纱造成的再生毛羽。
2．采用湿分绞棒，能有效减少烘燥后浆纱之间相互粘连，提高浆膜完整率，降低再生毛羽。
3．对于高密织物，采用双浆槽或多浆槽浆纱机，能降低经纱覆盖系数，纱线之间不易粘连，减少浆纱毛羽。
4．在生产过程中要尽量少开慢车，尽可能保持工艺规定的车速。
5．增强上浆装置的浸压效果，如浸没辊加侧压，高压上浆。
6．浆纱采用后上蜡工艺，不仅有利于减少浆纱毛羽，而且还有消除静电的作用。
