聚乳酸纤维混纺转杯纱的工艺实践

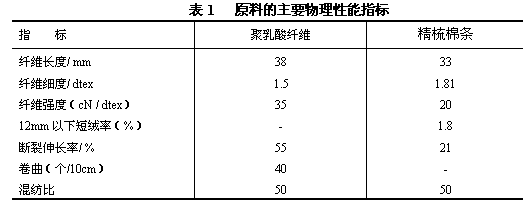

摘要：对聚乳酸纤维的性能作了简介，分工序叙述了聚乳酸纤维转杯纺纱的工艺技术措施，指出丁纺好转杯纺聚乳酸纤维混纺针织纱的关键。 关键词：聚乳酸纤维；转杯纺；混纺纱；工艺实践聚乳酸纤维以玉米淀粉为原料，先将其发酵制成乳酸，然后经缩合、聚合反应制成聚乳酸，再利用耦合剂制成具有良好性能的较高分子量聚乳酸，最后经过关键的化学改性，将其强度、保水性提升，纺制成纤维。由于乳酸是存在于动物、植物及微生物间的天然物质，易于自然降解，属环保性绿色纤维。     聚乳酸纤维具有很多优异盼性能，如悬垂性、舒适性和手感好；回弹性好；具有较好的卷曲性和卷曲持久性；收缩率可以控制；强度高，稳定性好；可以用分散染料染色等。     目前，聚乳酸纤维已与棉、羊毛混纺或将其长纤维与棉、羊毛或粘胶等生物分解性纤维混用，纺制成衣料用织物。其产品具有优良的形态稳定性，特别是与棉混纺，几乎与涤棉具有同等的性能，处理方便，光泽较更优良，具有蓬松的手感，与同样富有疏水性，对皮肤不发黏。聚乳酸纤维／棉混纺针织纱做成内衣，有助于水分的转移，不仅接触皮肤时有干燥感，且可赋予优良的形态稳定性和抗性，并对人体无刺激。     本文探讨在转杯纺纱机上开发聚乳酸纤维／棉的混纺针织纱的生产工艺，为聚乳酸纤维的进一步开发利用提供一定的帮助和借鉴。 l 原料的性能及选配     选用精梳棉条与聚乳酸纤维混纺，棉纤维精梳后，纤维较整齐，杂质少，利于提高成纱品质及纺纱工艺的顺利进行。所纺品种为0E 58．3tex针织用纱，原料主要物理性能及配比如表l所示。   2 纺纱工艺流程及设备     设备为Al 86F梳棉机、RFRSl0转杯纺纱机、ASL一CA382G浆染联合机和Gamma—190剑杆织机。     工艺流程：聚乳酸纤维、精梳棉条一清花(A002一A035D—FAl06一FA046一A076)一梳棉(A186F)一并条(FA303A)(2道)一转杯纺(RSRFlO) 3 纺纱各工序技术关键     由于聚乳酸纤维卷曲少、抱合力小、静电较严重，如单独进行清花梳棉，生活难做，精梳棉条中纤维较整齐，杂质少，与聚乳酸纤维性能接近。故而采用聚乳酸纤维与棉混合一起抓取，经过实践证明生活好做。 3．1 清花工序     针对聚乳酸纤维和精梳棉条纤维的特点，本工序采用“短流程、多松少打、多梳少落”的工艺原则，以减少纤维损伤及打手返花，避免造成过多的棉结；适当减少打手打击；FAl06、A076打手速度相应减慢，尘棒隔距减小；适当减小棉卷定量(设计为370g/m)。 3．2 梳棉工序     由于采用聚乳酸纤维与棉混纺，梳棉机锡林与盖板针布使用纺棉针布即可顺利剥取、转移。生产过程中，适当降低锡林盖板和道夫速度，可减少纤维损伤和降低短绒率。     各主要工艺参数为：生条定量20 g／5m，刺辊转速800 r／min，锡林转速310 r／min，道夫转速18 r／min，锡林与盖板之间的隔距0．23、0．2、0．18、0．18、0．2 mm。相对湿度65％～70％。 3．3 并条工序     为较好地改善条子的短片段均匀度，宜采用两道并条，每道并条采用8根；采用”轻定量、小牵伸，重加压”的工艺原则，以保证在牵伸过程中对纤维的控制，以便改善熟条条干，减少棉结；同时为了减少罗拉缠绕，并条出条速度应适当降低；加压应加大，以使握持力和牵伸力相适应，稳定纤维运动，提高条干水平；牵伸采用顺牵伸工艺。主要工艺参数如表2。   3．4 转杯纺工序     聚乳酸纤维与棉纤维长度较长，需放大喂棉隔距，避免纤维损伤，主要工艺参数为：纺纱细度58．3tex，纺杯速度70 000 r／rain，纺杯直径38 mm，分梳辊转速8 000 r／min，设计捻系数480。     用转杯纺加工聚乳酸纤维／棉混纺纱时应充分考虑聚乳酸纤维的特性，在设计工艺时应注意以下几点。     (1)采用较高的刺辊速度，既有利于纤维转移，减轻分梳负荷，又能提高对纤维的分梳作用。     (2)考虑到纺制的针织纱质量要求高，同时由于聚乳酸纤维抱合力小，在加捻过程中纤维不易抱合，捻度小时，会带来生头困难，断头增多，因此，纺聚乳酸纤维／棉混纺纱时适当加大捻系数，一般比纯棉增加10％～20％。     (3)采用直径较大的阻捻盘，可增加阻捻效果，提高成纱剥离点处的须条强力，以及剥离须条与凝聚槽须条问的联系力，有利于减少断头。若采用刻槽阻捻盘，效果会更佳。     (4)纺纱杯的速度不宜太高，否则纤维须条在较高的纺纱张力下剥离加捻，会影响加捻向凝聚须条传递，纱条容易脱离而产生断头，并造成生头困难。 4 成纱质量     通过采用上述工艺措施，生产的聚乳酸纤维与棉50／50 58·3 tex混纺针织用纱各项指标均达到一等及以上水平。     其成纱主要质量指标：单纱断裂强度17．07 cN／tex，单纱断裂强度CV值5．14％，条干均匀度CV值11.88％，千米细节0，千米粗节65，千米棉结27．5。 5 结语     聚乳酸纤维是新型的生态纤维，具有优良的性能，可广泛应用于各种服装面料，因此具有很强的竞争优势和开发潜力。在纺聚乳酸纤维与棉纤维混纺纱时要特别注意捻系数及后区牵伸、定量等工艺的优化配置，同时要加强空调管理，严格控制好各车问的温湿度，确保成纱的品质指标优良，从而为开发高质量的产品打下良好的基础。
