床单是家用纺织品和室内装饰配套产品的重要组成部分，历来为人们生活所需。它既具有实用性的特点，又具有装饰性的特点。传统的床单产品多以纯棉和涤棉为主要原料，但是近年随着生活水平的提高，人们对美化环境的需求越来越高，不仅要求床上用品实用性强，而且艺术性要高，同时向功能化方向发展。
罗布麻纤维是一种野生植物纤维，是一种具有优良品质的麻纤维。除了具有吸湿透汽性好强力高等麻类纤维的共性之处，它还具有丝一般的光泽，纤维号数也较其他麻纤维低，而且没有其他麻类纤维的刺痒感，尤其可贵的是，罗布麻纤维的化学组成中含有强心甙、黄铜、氨基酸等，其药用价值高，是治疗高血压、心脏病的一种中草药配料。用罗布麻织成的面料除具有天然纤维风格以及凉爽、挺括、易洗、舒适的性能以外，对人体还有保健作用，可稳定血压、控制气管炎和保护皮肤等。
因此，在人们生活水平日益提高、越来越注意织物保健性的今天，罗布麻纤维更是引起了人们极大的关注。以罗布麻纤维为原料开发床单产品，不仅迎合了“回归大自然”和“纤维天然化”的需求，而且迎合了人们日益追求的兼具舒适性和保健性的需求。
1 原料特点

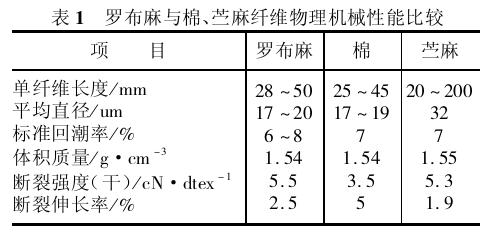

罗布麻纤维主要化学成分为纤维素，其与棉纤维、苎麻纤维物理性能比较见表 1。
由表1可知，罗布麻纤维细度与棉纤维相近，比苎麻纤维细很多；强力与苎麻接近，比棉纤维高一倍左右；断裂伸长率虽不如棉纤维，但优于苎麻纤维；长度长于棉纤维。
罗布麻纤维与亚麻、胡麻、大麻等纤维相比，结晶度较低，但其晶区取向度较高。这表明罗布麻纤维大分子在纤维晶区中排列较为整齐，故弹性模量较高，断裂强度较高，伸长率低。这些优异的纤维性能对加工工艺和织物的服用性能都有重要影响。
罗布麻纤维光泽比苎麻、亚麻等一般韧皮纤维好，吸湿性和透汽性也很突出。罗布麻纤维吸湿较慢而散湿较快，用它制成的床单面料舒适而不贴身。
2 纺纱工艺流程及技术关键
2.1 纺纱工艺流程（以机器型号表示）
（预处 理 罗 布 麻）：A002D→ FA121→FA104→FA106→A092A→A076C→A186F →A272F→A456G→FA502A→1332M
2.2 关键技术及工艺（以 18 tex纱为例）
2.2.1 梳麻
梳麻工序是罗布麻纺纱中的关键工序，麻纤维的梳理、除杂程度对于成纱质量起着至关重要的作用。基于此，对梳麻工艺配置考虑如下。
罗布麻纤维号数较低，无天然卷曲，外观手感表现为粗硬、挺。刺辊、锡林速度过高对纤维损伤较大，同时为使纤维充分梳理，道夫速度更应降低，为此，锡林速度由 360 r/min 降为 230 r/min，刺辊速度由 900 r/min 降为 660 r/min，道夫速度由 28 r/min 降至 17 r/min。为降低麻纤维中短纤维比例，提高除杂效率，盖板速度由 132 mm /min 提高到 164 mm /min。
罗布麻纤维长度差异大，为防止细纱由于超长、倍长纤维牵伸不开，出现“ 橡皮纱”，同时又防止过分损伤纤维造成短绒，影响细纱断头，采用紧隔距与大工作面长度相结合的工艺措施，给棉罗拉与刺辊隔距由 0.23 mm 改为 0.18 mm，选用了32 mm 长度工作面的给棉板。
为使麻纤维得到充分梳理，尽可能使部分束纤维变为单纤维，在纤维不缠绕锡林的前提下，缩小盖板与锡林的五点隔距，在试纺中选用了 0.23mm，0.20 mm，0.18 mm，0.18 mm，0.20 mm。
根据麻纤维对温湿度的敏感性、湿强高于干强的特点，为减少破边、破网、飞花问题，要求麻卷回潮率达到 8% ! 9% ，车间相对湿度在 60% !65% 范围内。
主要工艺配置：生条干重 18.98 g/5 m，牵伸 90.9 倍，张力牵伸 1.053 倍。
2.2.2 并条
牵伸分配采用“头大二小”的工艺配置，可充分发挥并条效果，而不致于增大熟条的重量不匀。
经过清梳工序后的麻纤维各项物理指标都得到进一步提高，但是，麻纤维中的超长、倍长部分仍占 5% 以上。为此，我们采用了“ 隔距适中、加压偏重”的工艺配置。在并条牵伸过程中麻纤维受到有效控制，并通过较重的加压使部分超长、倍长纤维受到牵伸作用，使其减少到最低程度。
主要工艺：二并干重 18.3 g/5 m，头道牵伸8.52 倍，二道牵伸 8.09 倍，罗拉隔距 5 mm ×11mm，罗 拉 加 压 32 daN × 36 daN × 35 daN × 32daN。
2.2.3 粗纱
麻纤维基本特性是挺、滑、无天然卷曲，如依照纯棉设计捻系数上车，出现粗纱纱条飘断、强力不足、细纱导纱架至喂入部分意外牵伸增大，经常出现断纱，条干明显不匀。经多次试纺，在不影响细纱工序正常牵伸前提下，偏大掌握粗纱捻系数，相对纯棉品种提高幅度约 15% 左右。
适当降低粗纱速度，对粗纱断头、条干都是有益处的，我们将罗拉速度由 170 r/min 降至 130 r/min。为减少粗纱意外牵伸，粗纱锭翼绕纱圈数由3 圈改为 2 圈。
2.2.4 细纱
麻纤维整齐度差，短绒率高，使纤维变速位置很不稳定，短绒在牵伸中失控，超长纤维则常常以中罗拉速度输出，从而影响条干不匀，造成强力偏低。为此，做了如下工艺调整：
（1）降低细纱锭速和前罗拉速度。锭速为 9000 r/min，前罗拉速度为 110 r/min - 170 r/min；
（2）后区牵伸较纯棉稍大，掌握在 1.35 倍 - 1.40 倍左右，总牵伸28.89 倍；
（3）为了有效控制纤维，仍采用“隔距适中，加压偏重”工艺原则。罗拉隔距 20 mm × 25mm，双锭加压 18 daN ×10 daN ×14 daN；
(4) 为了提高纱线强力、减少细纱断头，罗布麻纱捻系数为纯棉纱的 1.21 倍，捻系数为 406.1；
（5）相对湿度掌握在 60% - 65% ，温度 25 ℃ - 27 ℃ 、成纱回潮率在 7% 左右适宜。
2.2.5 络筒
为了改善纱线条干均匀度，控制纱线的各种纱疵，我们加装了电子清纱器，配置了铝槽筒，以改善静电现象。主要工艺配置：槽筒速度 2400 r/min，电子清纱器隔距 1.8 倍，张力盘重量 6.3 g。
3 织造
3.1 织前准备
3.1.1 并纱、加捻
对于中厚型床单面料，所用经纱为 18 tex×2股线，采用 1381 型急行往复式并纱机和 A631 型捻线机。反向加捻，捻度为 63 捻 /10 cm。
3.1.2 煮练
为了使织物具有一定的吸水性，便于印染过程中染料的吸附和扩散，需要将织物在高温的浓碱液中进行较长时间的煮练，以除去蜡状物质、果胶物质、含氮物质及部分残留在织物上的油剂。
3.1.3 罗布麻纱线的上浆
薄型床单面料经纬向均为 18 tex 单纱，中厚型床单面料经向为 18 tex×2 股线，纬向为 18 tex单纱。其中，18 tex 单纱毛羽多、强力不够大，这样给织造带来许多困难，因此必须对单纱进行上浆。
浆纱设备为 JSSJ-83 型浆纱实验机。
浆料是由 PVA-0588、PVA-1799、磷酸酯淀粉、丙烯酸酯组成的高浓低粘组合浆料，其粘度低且稳定，渗透性好，对天然纤维具有很好的成膜完整性，对改善纱线毛羽、强力有很好的效果。
通过改善纱线毛羽、提高单纱强力、纱线成膜完整性三项综合指标的对比，我们选择了 PVA-0588 与 PVA-1799 的最佳配比为 3∶ 7，PVA-0588 为 9 % ，PVA-1799 为21% ，磷酸酯淀粉为 70% 。
调浆方法：向 PVA-1799 中加水，搅拌 0.5 h升温到 50 ℃ ，加入 PVA-0588，高速搅拌升温到95 ℃ ，1.5 h 后加入磷酸酯淀粉，煮浆 0.5 h，焖浆0.5 h。
上浆工艺：上浆温度 95 ℃ ，上浆率 10% ，浆液浓度 8% ，速度 45 m /min，浆槽粘度 8 s。
我们在单纱强力仪上对原纱及浆纱进行了性能测试，测试 10 次后的平均值为：原纱强力277 cN，原纱断裂伸长 7.55% ，浆纱强力 308.2cN，浆纱断裂伸长 5.71% 。上浆后纱线毛羽明显减少，纱线变得光滑结实。
3.2 织造

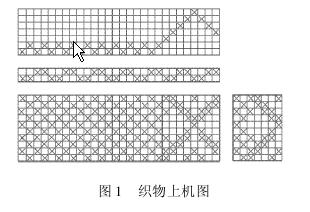

麻纱毛羽多，经上浆后在相对湿度较低的条件下浆膜脆性增强，受到综丝、筘的摩擦容易滋生毛羽和产生断经，故织造应在相对湿度为 80% 以上的条件下进行。由于麻纱毛羽多，上浆质量比棉差，为了防止上层经纱松弛，减少经纱断头，我们采用了较低的后梁高度。考虑到麻纱伸长率小，在保证梭口清晰及具有良好打纬的前提下，采用较小的上机张力。中厚型织物的织造工艺参数为：筘号 215 齿 /10 cm，每筘穿入数 2 根，组织循环经纱数为 186 根，纬向织缩 0.6% 。上机图见图 1。色经、色纬排列：绿 60 棕灰 2 黄 60 绿 2 棕 灰 60 黄 2。
4 罗布麻织物的后整理
在织物后整理中，根据织物所采用的纱线粗细，其工艺参数可做适当调整。单纱织物需退浆，由于所选用的浆料是以 PVA 为主体的混合浆料，故选用 2.5% 的氢氧化钠溶液退浆。为改善织物表面毛羽刺痒问题，使织物表面更加平整光滑，对织物进行了纤维素酶整理。
另外，为了改善织物的柔软性，提高其舒适性，对织物进行了柔软整理。利用纤维在湿热条件下定形的原理，我们对小样进行了热定形，使布面平整光滑、织纹清晰，提高织物的档次。定形温度为 120 ℃ ，定形时间3 min，采用喷水式热定形。
5 织物性能测试
5.1 织物物理性能测试

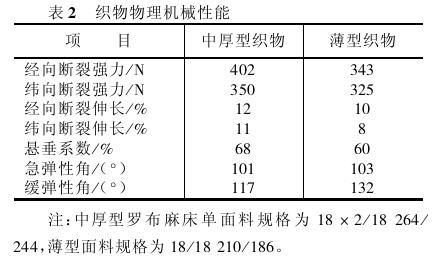

利用 YG502 型织物强力测试仪、YG811 型织物悬垂测定仪、YG514A 型织物折皱弹性测定仪测得的织物性能见表 2。
5.2 织物服用性能测试

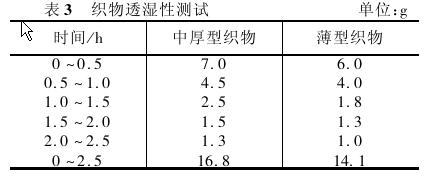

服用性能是衡量织物的重要指标，其中热舒适性是关键指标。采用蒸热法测试织物的透湿性能，使织物处于标准状况下 24 h，然后将其覆盖于盛水容器上，使盛水容器处于 80 ℃ 恒温浴中，水蒸气便通过织物散发出来，测定每 0.5 h 水的失重，测量结果见表 3。
6 结束语
罗布麻织物具有良好的物理性能及服用性能，其织物强力优于其他麻类，透湿性能突出，悬垂性较好，抗折皱性也较好，且该织物无刺痒感，适合于做床上用品。其纺纱生产可采用棉纺设备，应合理配置工艺。可采用 PVA-0588、PVA-1799、磷酸酯淀粉、丙烯酸酯组成的高浓低粘的组合浆料对罗布麻纱线上浆，纱线上浆率为 10% ，纱线强力增加，表面毛羽贴伏，能较好地满足上机要求。织造中采用了较低的后梁，以改善上下层纱线的张力差异。对织物进行了后整理，整理效果明显。
