本标准规定了三维卷曲涤纶短纤维膨松性、压缩弹性的试验方法。
本标准主要适用于三维卷曲涤纶短纤维膨松性、压缩弹性的试验。其他用途的合成短纤维可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6529～1986纺织品的调湿和试验用标准大气
GB／T 8170-1987数值修约规则
GB／T 14334—1993 合成短纤维取样方法
GB／T 14464—1993 涤纶短纤维
3定义
3．1 膨松度
一定量的纤维，在规定的负荷作用下所具有的比容，用cm3／g表示。
3．2膨松度V1。
一定量的纤维，在规定的轻负荷作用下所具有的比容，用cm3／g表示。
3．3膨松度V2
一定量的纤维，在规定的重负荷作用下所具有的比容，用cm3／g表示。
3．4压缩弹性
一定量的纤维，经一定的压力后，体积缩小，释压后，回复原状至一定程度的性能。
3．5压缩弹性(回复)率
一定量的纤维，受规定的重负荷压缩，释压后，恢复的高度与受压时缩小的高度之比，用百分数表示。
4 原理
在规定条件下，测定一定量的纤维在规定的轻负荷作用下的高度，再测在规定的重负荷作用下的高度及去除重负荷后，再加规定的轻负荷时的高度，由此计算纤维的膨松度和压缩弹性(回复)率。
5仪器和工具
5．1原棉分析机或梳棉机(梳棉机罗拉Φ300 mm)。
5．2纤维膨松性、压缩弹性试验仪。
要求高度测量误差为±0．5 mm，并附有施加负荷用的压块A(10 cm×10 cm的不锈钢块，质量为 60 g，允许误差±1％)和压块B(质量为500 g，允许误差±1％的不锈钢块或500 g的普通砝码)。 j
5．3天平最小分度值10 mg。
5．4样板 10 cm×10 cm×0．1 cm的硬纸板，质量约7．5 g。
5．5剪刀、直尺、秒表等。
6调湿和试验用标准大气
纤维调湿和试验用标准大气按GB 6529规定执行。
预调湿用标准大气：温度不超过50℃，相对湿度10％～25％；
调湿和试验用标准大气：温度(20±2)℃，相对湿度60％～70%。
7试样及其制备
7．1 取样
7．1．1 出厂检验时按GB／T 14464-1993中7．1．3规定，复验时按GB／T 14334规定取出实验室试验样品约500 g。
7．1．2从实验室试验样品中随机取出约100 g纤维，按第6章规定进行预调湿和调湿，使试样达到吸湿平衡。实验室试验样品的回潮率在公定回潮率以下时，可不必进行预调湿。
7．2试样块制作
7．2．1 原棉分析机法(不适用丙纶)。
7．2．1．1 原棉分析机工艺参数
按仪器说明书要求调整原棉分析机的工艺参数。
7．2．1．2制作程序
7．2．1．2．1 试验前开空车运转，检查机器有无异常声响及气流是否正常。
7．2．1．2．2从经7．1．2调湿平衡的样品中随机取出约25 g试样，均匀地平铺于原棉分析机的给棉板上(面积约50 cm×40 cm)，开启原棉分析机，将试样开松梳理成均匀的纤维网。
7．2．1．2．3取出纤维网，平铺于工作台上静置10 min。注意不拉长纤维网。
7．2．1．2．4将厚薄均匀的纤维网纵横交错叠放4～5层，轻轻放上样板，用剪刀沿样板边缘剪取，共剪四块，叠放在一起制成试样块(质量约5 g)。
7．2．1．2．5重复7．2．1．2．2～7．2．1．2．4操作，得到另一叠质量为5 g左右的试样块。
7．2．2梳棉机法
7．2．2．1梳棉机工艺参数
根据纤维的线密度按仪器说明书要求，调整梳棉机的工艺参数。
7．2．2．2制作程序
7．2．2．2．1 开空车运转，检查机器有无异常声响。
7．2．2．2．2从经7．1．2调湿平衡的样品中随机取出约25 g试样，放在梳棉机的网络输送带上，并均匀铺成约13 cm×20 cm的长方形。然后开启梳棉机，梳理出纤维网，去掉厚度和宽度不整齐的纤维网，将厚度均匀的纤维网用卷棉罗拉卷起来，当经过道夫和压光罗拉的纤维网宽度和厚度变小时，即关上梳棉机。
7．2．2．2．3将卷棉罗拉上的纤维网剪下，放于工作台上静置10 min。注意不拉长纤维网。
7．2．2．2．4将样板轻轻放于纤维网上(尽量放在厚度均匀处)，用剪刀沿样板边缘剪取试样片共剪约4片。然后将试样片纵横交错叠在一起，制得试样块(质量约5 g)。
7．2．2．2．5重复7．2．2．2．2～7．2．2．2．4操作，得到另一叠质量约5 g的试样块。
8试验程序
8．1按纤维膨松性、压缩弹性试验仪说明书要求调整零位。
8．2将试样块置于仪器的标志线内，静置10 min左右。
8．3在试样块上加压块A(轻负荷60 g)，1 min后，读取试样块高度h1(准确至0．5 mm)。
8．4继续在压块A上加压块B(重负荷60 g+500 g)，1min后，读取试样块高度h2(准确至0．5 mm)。
8．5去除压块A和压块B，静置3 min后，再加压块A，1 min后，读取试样块高度h3(准确至0．5 mm)。
8．6取出试样块置于天平上称量(精确至0．01 g)。
8．7在加负荷和去除负荷时都要小心轻放，避免对试样块产生冲击力。
9结果计算

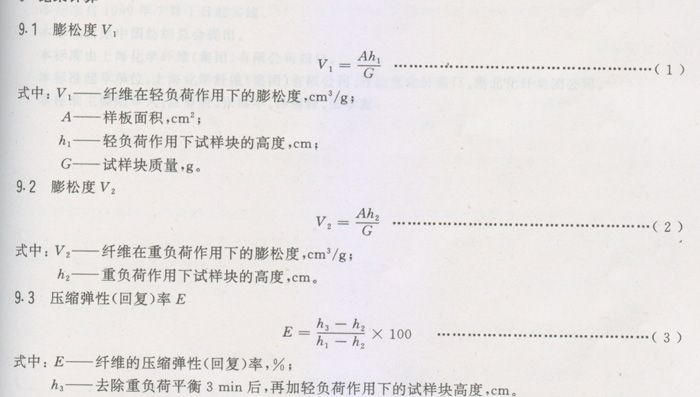

9．1膨松度V1
9．4 V1、V2、E均以两次平行试验测定值的平均值表示试验结果。计算到小数后一位，按GB／T 8170规定修约到整数位。
10精密度
在同一实验室由同一操作者，采用同一试验方法与仪器，对同一试样做相继二次重复试验，分析结果的允许差值应V1小于或等于7．5 cm3／g，V2小于或等于4．0 cm3／g，E小于或等于6．0％(绝对值)。再现性允许差值暂时不定。
11试验报告
11．1样品来源及名称。
11．2本行业标准编号。
11．3试验结果。
11．4试验过程中观察到的任何异常现象。
11．5本标准及引用标准中未规定的操作。
11．6试验日期。
