本标准规定了三维卷曲涤纶短纤维平均长度的试验方法——单纤维长度测量法。
本标准主要适用于等切的三维卷曲涤纶短纤维平均长度的试验。其他等切的合成短纤维可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6529—1986纺织品调湿和试验用标准大气
GB／T 8170—1987 数值修约规则
GB／T 14334—1993合成短纤维取样方法
GB／T 14337—1993 合成短纤维断裂强力及断裂伸长试验方法
GB／T 14464—1993涤纶短纤维
3原理
在单纤维长度测量仪上，施加规定的预加张力，使纤维伸直而不伸长，自动测量纤维的长度。
4仪器和工具
4．1单纤维长度测量仪
最大测量范围150 mm；测量精度0．1 mm。
4．2镊子、黑绒板等。
5调湿和试验用标准大气
纤维调湿和试验用标准大气按GB 6529规定执行。
预调湿用标准大气：温度不超过50℃，相对湿度10％～25％；
调湿和试验用标准大气：温度(20±2)℃，相对湿度60％～70％。
6试样及其制备
6．1 取样
出厂检验时按GB／T 14464—1993中7．1．3规定，复验时按GB／T 14334规定，取出实验室试验样品约500 g，并混合均匀。
6．2试样的调湿平衡
从混合均匀的样品中，随机取出约10 g，按第5章规定进行预调湿和调湿，使试样达到吸湿平衡。实验室试验样品的回潮率在公定回潮率以下时，可以不必进行预调湿。
6．3试样制备
从已调湿平衡的样品中随机取出约500根纤维均匀铺放在黑绒板上。
7试验程序
7．1 试验条件
7．1．1 预加张力
三维卷曲涤纶短纤维为O．147 cN／dtex。
其他等切合成短纤维按GB／T 14337—1993中8．1．1．3规定。
7．1．2仪器隔距
仪器的隔距按试样的名义长度决定。一般为名义长度减去个位数的数值，再减2 mm。如：试样名义长度为28 mm，则仪器的隔距为28—8—2=18 mm。
7．1．3试验根数
三维卷曲涤纶短纤维每批试样测25根。其他等切合成短纤维每批测20根。
7．2仪器隔距的调整
按仪器说明书要求和7．1．2规定调整单纤维长度测量仪的隔距。
7．3长度测量
7．3．1 用上夹持器夹取一根纤维悬挂于单纤维长度测量仪的天平平衡臂上，然后用镊子将纤维的另一端置于下夹持器中(上、下夹持器中的夹持长度各为1 mm)。按7．1．1规定施加预张力。
7．3．2开启扭力天平，按下降键，平衡后记下读数(准确到0．01 mm)。
7．3．3关闭天平，按上升键，平衡灯亮后取下废丝。
7．3．4重复7．3．1～7．3．3，测量完要求的试验根数。
8结果计算

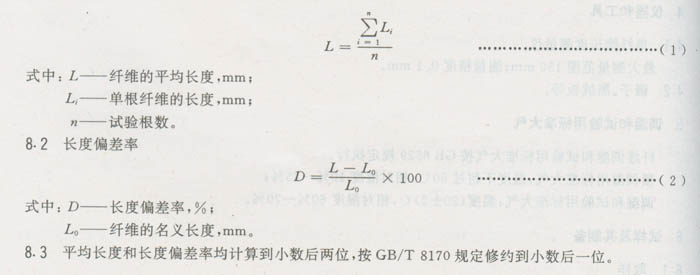

8．1 平均长度
9试验报告
9．1样品来源及名称。
9．2本行业标准编号。
9．3试验结果。
9．4试验过程中观察到的任何异常现象。
9．5本标准及引用标准中未规定的操作。
9．6．试验日期。
附录A
(提示的附录)
三维卷曲涤纶短纤维长度试验方法 中段称量法
A1 原理
用手扯法将纤维梳理整齐，切取一定长度的中段纤维，在过短纤维极少的情况下，总质量与中段质量之比愈大，则纤维的平均长度愈长。因此纤维的平均长度用中段长度乘总质量与中段质量之比表示。
A2仪器及工具
a)切断器：20 mm，允许误差±0．01 mm；
b)天平：最小分度值0．01，0．1,1 mg各1台；
c)钢梳：10针／cm、20针／cm；
d)绒板、钢尺及镊子等。
A3试样及其制备
A3．1 取样
取样方法按6．1规定。
A3．2试样的调湿平衡
试样的调湿平衡按6．2规定，其中试样量为大于50 g。
A4试验步骤
A4.1 从A3.2的样品中随机均匀地称取试样50 g(精确至0．1 g)，再从该样品中均匀地取出并称取100～150 mg的纤维作平均长度试验用。
A4．2将剩余的试样，用手扯松，在绒板上，用手拣法将倍长纤维挑出(包括漏切纤维)。
A4．3将平均长度试验用的纤维进行手扯整理，用梳子将游离纤维梳下，使纤维束一端整齐。
A4．4将梳下的游离纤维整理成一端整齐后仍归入纤维束中。
A4.5将纤维束放在切断器上切取中段纤维，切时纤维束整齐的一端靠近切断刀口，两手所加张力要适当，使纤维伸直但不伸长，纤维束必须与刀口垂直。
A4．6切下的中段和两端纤维分别称量(精确至0．1 mg)。
A4．7测试长度时发现倍长纤维，拣出后并入倍长纤维一起称量(精确至0．01 mg)。
A5结果计算

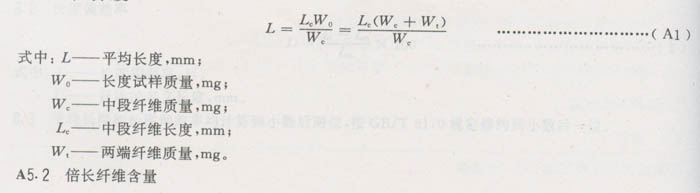

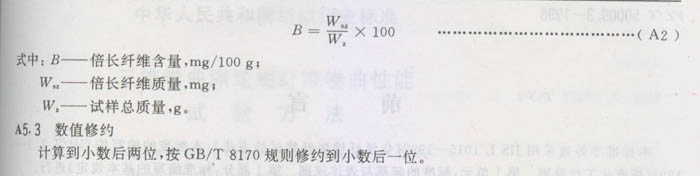

A5．1平均长度
