AU152型针布包卷器的改进

                                     梳棉工序常用的AU152型针布包卷器结构较为复杂，它包括四根立柱及其支撑杆、前后两根水平轴、游动架、侧压板、大滑轮、摩擦板和退卷部分等。针布包卷前安装包卷器时，需要通过四根立柱上的托脚调节前后两根水平轴的高低及水平状况，并调节四根立柱的前、后、左、右位置来保持游动架和侧压板移动灵活，方能减小对针布包卷质量的影响。调整工作较繁琐，工作量大。为此，我们对其进行了改造。
    改造方法为：拆除四根立柱及支撑杆，拆除后水平轴，把前水平轴及游动架用两块厚1 cm、宽5cm的扁铁作支架固定在锡林或道夫墙板上，在侧压板后端固定一加压重锤，防止侧压板浮起。完成后的针布包卷器见图1，其结构大为简化。

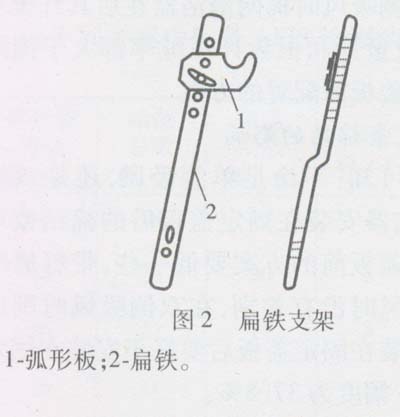

    具体操作时，扁铁需折成弯形(见图2)，扁铁上端均匀加工螺孔4个-5个，加装弧度板以便固定前水平轴及游动架，下端对应盖板支撑托脚孔眼钻孔(必要时可把孔眼加长)，把扁铁固定在盖板支撑托脚上，并借助它把扁铁固定在墙板上盖板前托脚处(包卷道夫针布时，可直接把扁铁安装在抄针托脚处)。
    这里需要注意的是：(1)弧度板固定前水平轴时，可把前水平轴垂直轴向穿孔，用螺杆螺母穿过紧固，视针布包卷需要调节弧度板安装位置高低；(2)针布包卷至需调换侧压刀时，在侧压板上应先加装撑杆，撑杆下面装有塑胶滚轮，可随滚筒一起转动，便于包卷结束时收头。
    AU152型针布包卷器经过改造后安装简便，减轻了员工劳动强度，且操作中无需繁琐地调节水平轴的水平状况，通过加压重锤的作用可使侧压板与滚筒之间的位置保持相对固定，对清梳联梳棉机台针布的包卷，其作用发挥更加充分。经过多次实践，针布包卷质量稳定，效果较好。
