1 主题内容与适用范围
本标准规定了合成纤维长丝及变形丝的断裂强力和断裂伸长、钩接、打结、湿断裂强力及有关强度和伸长率的计算等。
本标准适用于测定合成纤维单丝、复丝、合股复丝的牵伸丝、预取向丝和变形丝。本标准也适用于织物中抽出来的合成纤维长丝与变形丝。
本标准不适用于张力自0．05 cN／dtex增到0．1 cN／dtex时，伸长率大于0．5％的长丝。
2引用标准
GB 3291纺织名词术语(纺织材料、纺织产品通用部分)
GB 6502合成纤维长丝和变形丝的取样方法
GB 6529纺织品的调湿和试验用标准大气
GB 8170数值修约规则
GB／T 14343 合成纤维长丝及变形丝线密度试验方法
3术语
断裂强力、伸长、伸长率、断裂伸长(峰值断裂伸长)、终值断裂伸长、断裂伸长率、钩接强力、打结强力、含湿平衡、名义夹持长度、断裂时间等术语的定义均按GB 3291规定。
4原理
在规定条件下用强伸仪拉伸试样，直至断裂，得出断裂强力和伸长值，由断裂强力和线密度计算出断裂强度。
5仪器和试剂
5．1仪器
5．1．1可选用下列单纱强伸仪
a． 等速伸长单纱强伸仪(CRE)，仲裁时必须采用此类仪器；
b． 等速牵引单纱强伸仪(CRT)。
5．1．2单纱强伸仪的技术要求
a． 力的指示误差不超过试样平均断裂强力的1％；
b． 伸长的指示误差不超过0．1 mm；
c． 夹持长度的误差不超过1 mm；
d． 试验开始1 s后，下夹持器速度变化不超过规定速度的5％；
e． CRT单纱强伸仪量程的选择应使平均断裂强力在强伸仪最大读数的20％～80％范围内。
5．2助剂
蒸馏水、无离子水、非离子型调湿剂或其他表面活性剂。
6调湿和试验用标准大气
调湿和试验用标准大气按GB 6529规定执行。
预调湿用标准大气：温度不超过50℃，相对湿度10％～25％；
调湿和试验用标准大气：温度20±2℃，相对湿度62％～68％。
7试样及其制备
7．1按GB 6502规定取出试验室样品15只。
7．2当试验室样品回潮率大于公定回潮率时需按第6章规定进行预调湿，时间最少4 h。
7.3凡低于公定回潮率的试验室样品或已预调湿的试验室样品，需按第6章规定进行调湿平衡，时间24 h以上，使之达到吸湿平衡。
8断裂强力和断裂伸长测定
8．1试验条件
8．1．1断裂时间20±3 s。
8．1．2名义夹持长度
当试样的平均断裂伸长率小于50％时，为500±1 mm。
当试样的平均断裂伸长率大于等于50％时，为200±0．5 mm。
8．1．3预加张力
合成纤维长丝采用0．05±0．01cN／dtex；
合成纤维变形丝采用0．10±0．02cN／dtex。
注：预加张力均按长丝及变形丝的名义线密度计算。
8．1．4试验次数
每个试验室样品测2次，共30次。
8．2试验步骤
8．2．1检验强伸仪是否符合第5．1．2条规定的要求。
8．2．2调节下降速度使试样的5次平均断裂时间为20±3 s之后，对试样做要求的试验次数，记录每个试样的断裂时间，如果全部试样的平均断裂时间不落在指定范围内，则废弃结果，并进一步调整强伸仪的工作速度。
8．2.3将已调湿平衡的试验室样品，废弃卷装开头几米丝，一端夹入强伸仪夹持器中，另一端加预张
力，以保证试样沿轴向伸直夹入强伸仪另一夹持器中，然后进行拉伸试验，得出试样断裂时的强力和伸长值。
8．2．4 同一个卷装试验时，试样之间应间隔1 m以上，如测定5次以上时，则每5次之间应间隔数米以后再取。
8．2．5废弃因打滑或在离夹头边5 mm内断裂的所有测试值，如废弃次数超过总次数的10％，应检修或调换夹头，并重新进行试验。

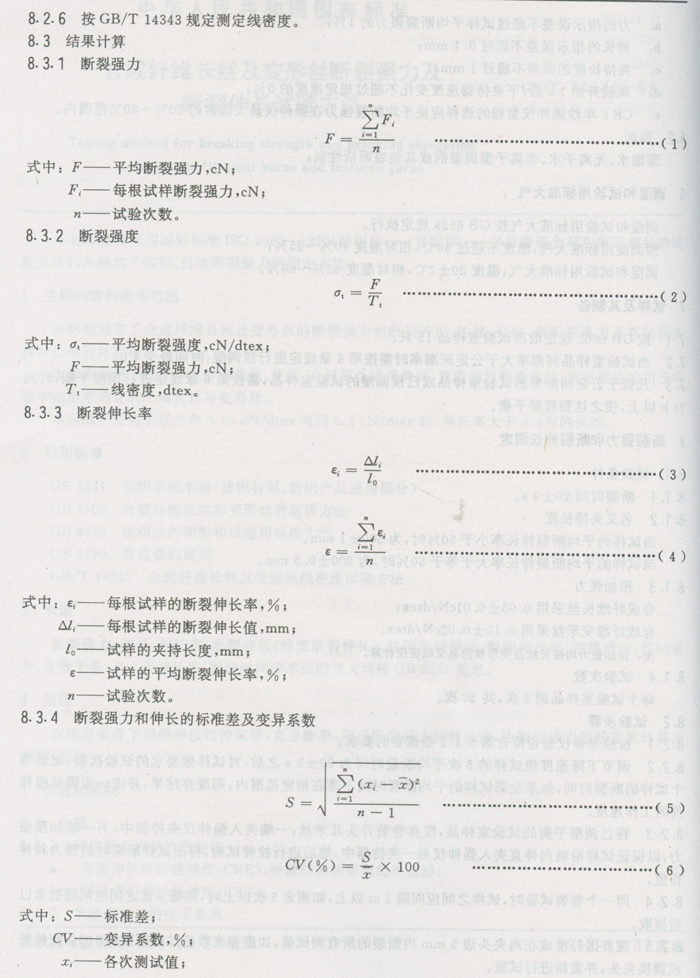

8．3．5断裂强力、断裂强度、断裂伸长率、变异系数均计算到四位有效数字，按GB 8170修约到三位有效数字。
9钩接强力测定
9．1试验条件
同8．1条，但预加张力为它规定的二倍。
9．2试验步骤
9．2．1按8．2．1和8．2．2条规定进行试验准备。
9．2．2从已调湿平衡的试验室样品中，取出两根试样，每根长为60 cm以上，按图1相互钩接，一根试样的两端夹入上夹持器，另一根试样两端下挂预张力后夹入下夹持器。钩接处应在上下夹持器的中间位置。其余按8．2．3～8．2．5规定进行拉伸试验，得出试样断裂时的强力值(在钩接处以外断裂者不计)。
10打结强力测定
10．1 试验条件
同第8章规定。
10．2试验步骤
10．2．1按8．2．1和8．2．2规定进行试验准备。

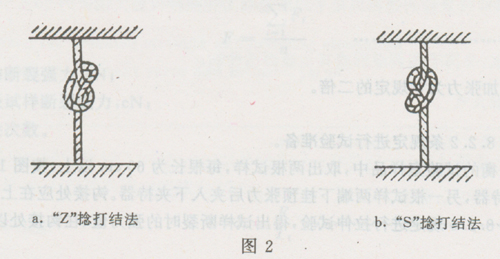

10.2.2从已调湿平衡的试验室样品中，取出一根试样(长度在60 cm以上)，用镊子打成松的小结，如图2所示。“z”捻按图2a.打结，“s”捻按图2b．打结，将打好结的试样上端夹入上夹持器，下端挂预加张力(小结抽紧)后夹入下夹持器，小结应位于上下夹持器的中间位置。然后按8．2．3～8．2．5规定进行拉伸试验，得出试样断裂时的强力值(在结节处以外部位断裂不计)。
10．3结果计算
按8．3规定，计算试样的打结断裂强力和打结断裂强度。
11 湿断裂强力和湿断裂伸长测定
11．1 试样准备
11．1．1按第7章规定准备试样，但不需要预调湿及调湿平衡。
11.1.2废弃卷装开头的几米丝后，取一根试样(长度60 cm以上)，夹住二端，以防捻度损失，再将它放入温度为20±2℃的蒸馏水或无离子水中，直到在它自身重量沉没或者强制浸没1 h以上为止。
11.1.3对于抗润湿的丝，可以用浓度不超过0．1％的非离子型润湿剂的水溶液使之充分浸透，但试验前试样必须在蒸馏水或无离子水中彻底漂清。整个浸湿操作期间，必须避免捻度损失和试样受到意外拉伸。
11．2试验条件
同8．1规定。
11．3试验步骤
11．3．1按8．2．1和8．2．2规定进行试验准备。
11.3.2按8.2.3规定将湿试样进行拉伸试验，得出湿断裂强力和湿断裂伸长值。
11．3．3湿试样从浸渍槽中取出至试样断裂不得超过2 min。
11．4结果计算
同8．3条
附录A
预加张力求取方法
(补充件)
A1对某些试样，如8．1．3规定的预张力不适用时，可由有关方面协商或按下列方法确定。
A2试验在CRE单纱强伸仪上进行。

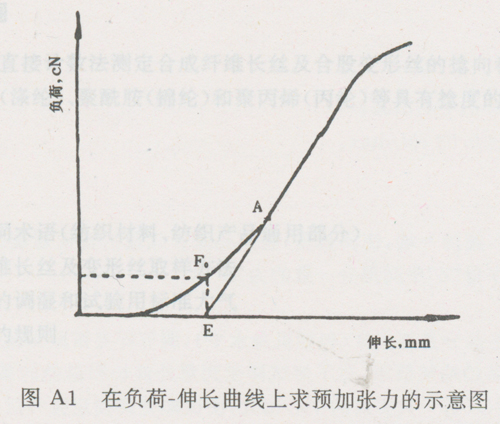

A3在试样呈松弛状态下进行拉伸试验，得出的负荷一伸长曲线如图A1所示。
在负荷一伸长曲线原点附近取负荷变化随伸长变化最大点A，作切线与伸长轴相交于E，由E作垂线与负荷一伸长曲线相交于F0，F0所表示的负荷值即为所求的预加张力。
附录B
试验用标准大气及试样快速调湿的建议方法
(参考件)
B1本附录包括试验用标准大气和试样快速调湿二个部分。并只在工厂内部作为质量控制之用。成品定等的常规试验应在有利害关系的各方同意之后才能采用。 ．
B2试验用标准大气可以采用20±2℃，相对湿度62％～68％。

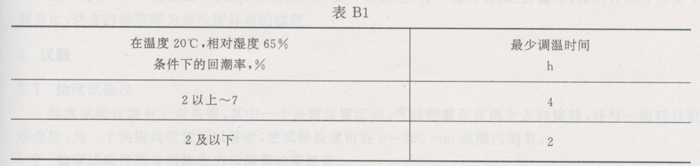

B3快速调湿，对绞状或单根状的试样，可以用表B1列举的调湿时间进行调湿。
附加说明：
本标准由中华人民共和国纺织工业部提出。
本标准由上海化学纤维公司归口。
本标准由上海化学纤维公司负责起草。
本标准主要起草人樊仲芳。
