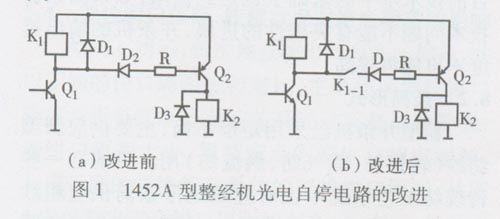

| 1452型整经机断纱自停部分采用红外光电控制，该部分电路在设计上有一缺陷，即对光路的校准要求很高，校准稍有偏差就会出现当处理完断纱再开车启动时，后级的继电器不能释放，刹车电磁铁常吸不放，造成启动失败。当班维修电工需要花费很大时问调校光路，既影响当班产量，又增加维修工作量。经过对原理图的分析，我们对控制电路进行了简单的改动(见图1-b)，使每次断纱停车后均能顺利再次启动，取得了很好的效果。 如图1-b，当未断纱时，因二级管D的负极相当于悬空，因此Q2截止，K2、下级继电器及刹车电磁铁均不动作，机器正常运行。断纱时Q1导通，输出低电平，K1吸合，此低电平经已闭和的K1-1、二级管D、电阻R使Q2导通，K2吸合引起下级继电器及刹车电磁铁动作，机器停车。当处理完断纱再开车时，Q1输出高电平，K1释放，K1-1断开，又造成二极管D的负极悬空，使Q2可靠截止，K2、下级继电器及刹车电磁铁均恢复原始不动作状态，机器转入正常运行状态。即使某排光路调整得有些偏差，使Q，输出一小于12V的低电压，但只要此电压不足以使K1维持吸合，则后级电路均不会动作，机器仍正常运行。除非光路的偏差程度太大，超出了一定的限度，致使Q1的集电极输出电压足以维持Q1的吸合，才会造成启动失败，此时才需重新调整光路，但对光路的准确度要求已大大下降，使光路的调整工作变得十分轻松，减轻了维修工的调整工作量，机器的工作效率得以提高。 |
