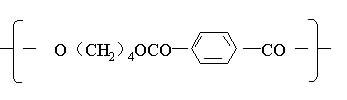

PBT是工程的骄子，PBT（polyBozoThiazole）纤维，中文叫聚对苯二甲酸丁二酯纤维，它的分子结构式为：
n |
它是由对苯二甲酸二甲酯（DMT）或对苯二甲酸（TPA）与丁二醇酯化后缩聚而成。这是近年来开发出来的一种新型纤维，由于PBT纤维具有弹性好、上染率高、色牢度好等特点，同时保持普通（PET）所具有的洗可穿、挺括、尺寸稳定性好等优良性能，因此，PBT纤维近年来在国内外得到了飞速的发展。由于PBT大分子基本链节上的柔性部分较长，因而PBT纤维的熔点和玻璃化湿度要比普通纤维低，纤维大分子链的柔性和弹性提高。它与、锦纶、氨纶三种常用合成纤维的性能对比如下表。
PBT与其它合成纤维主要物性比较
项目 | PBT | PET | 锦纶 | 氨纶 | |
密度（g·cm-3） | 1.32 | 1.38 | 1.12 ~ 1.14 | 1.1 ~ 1.2 | |
熔点（℃） | 224 | 262 | 220 | 270 | |
Tg（℃） | 40 | 78 | 50 ~ 75 | -50 ~-70 | |
回潮率（%） | 0.4 | 0.4 | 1.5 | 1.1 | |
强度（CN·tex-1） | 28~40 | 44 | 湿态0.35~0.88dN/tex 干态0.5~0.9dN/tex | 橡胶丝的2倍 | |
伸长（%） | 45~55 | 35~55 | 500~800 | ||
初始模量（CN·tex-1） | 265 | 1060 | |||
沸水收缩率（%） | 12 | 10 | |||
染着率（%） | 80 | 50 | |||
可染性 | 优 | 中 | 良 | 差 | |
色牢度 | 良 | 良 | 中 | 差 | |
耐磨性 | 良 | 中 | 优 | ||
尺寸稳定性（干） （湿） | 良 良 | 良 良 | 中 差 | ||
卷曲率（%） | 50~70 | 35~40 | 40~50 |
由表中可知，与普通纤维（PET）相比，PBT纤维的强度较低，断裂伸长较大，初始模量明显低于普通纤维，但有很突出的弹性和优良的染色性，手感也比PET柔软。概括起来PBT具有以下几个特点：
1、PBT具有良好的尺寸稳定性和较高的弹性。
2、PBT的杨氏模量低于、与锦纶相似。
3、PBT比PET染色性能优良，它可用普通分散染料进行常压沸染，无需载体。在100℃时染着率相当于PET在120℃时的染着率。
4、PBT可与PET一起制成PBT/PET共混纤维和PBT—PET复合纤维等。复合纤维是理想的仿毛、仿羽绒原料。
由于以上特点，PBT在弹性类织物中已得到了应用。如游泳衣、体操服、弹力牛仔服等，也可将PBT用于包芯纱制作弹力劳动布。
对于这种纤维的上浆基本上类同于PET纯纤维的上浆思路，唯因PBT初始模量低，弹性好，卷曲率高，手感柔软，故在浆料配方中增塑剂用量不需过多，上浆时卷绕张力比PET适当大些即可。
