DQSS-4A电路的改进

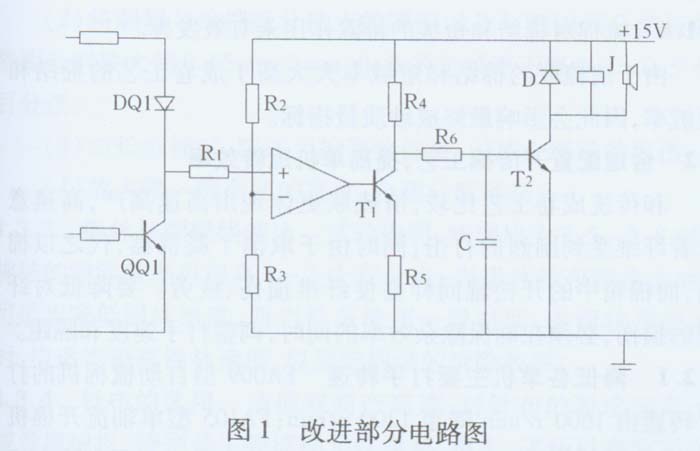

                                     长岭集团生产的DQSS-4A型电子清纱器首次采用了微处理器控制技术，充分体现了高性能与易维护的设计宗旨。但在实际使用过程中发现报警装置采用的发光二极管亮度明显不足，值班人员容易疏忽，为此在警报系统中加装了声音报警及自停装置。改进部分如图1所示，从电子清纱器报警指示灯DQ，正极提取报警信号，正常工作时，QQ1截止，DQ1无电流不发光，此时DQ1的正极在4．8V的电位。当有问题时CPU输出高电平，QQ1导通，DQ1发光。由于QQ1的饱和压降及DQ1的导通压降，使DQ1的正极有1．8V的电位。利用此处电位提取信号.DQ1阴极电位通过电阻R1输入到运放的同相输入端，运放的反相输入端是R1与R2的分压。设定电压为4V，正常工作时，运放同相输入端的电位为4．8V，运放输出高电平，T1饱和导通，T2截止，中间继电器J及喇叭都没电；当纱线不正常时，运放同相输入端的电位2为1．8V，运放输出低电平，T1截止，电路通过R4、R6对C充电，R6、C组成延时电路，以防止电子清纱器自检引起继电器频繁启动。若不是自检，则T2很快就饱和，J得电，同时喇叭工作，只要J的动断触头接到络简机的控制回路中，络筒机将自动断开，如图2所示。
    经过改进后，进一步提高了电子清纱器的可靠性和纱线的质量，同时电给挡车工提供了方便。
