A002A抓棉机升降调节装置改造

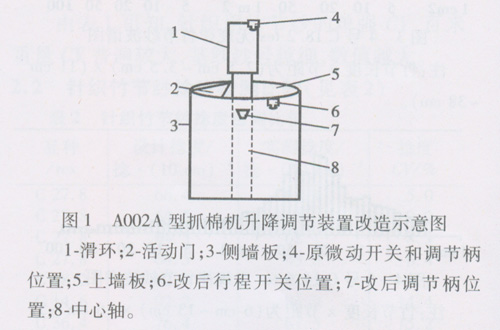

                                     郑州纺机厂生产的A002A型抓棉机升降幅度的调整是通过调节安装于滑环顶部的调节柄来控制滑环内部的微动开关来实现的。我们在使用中发现其灵敏度不高，不易于调整，特别是当抓棉小车反转时易顶坏微动开关，造成微动开关损坏，平均每台每月损坏1次～2次，且微动开关安装在滑环内部，维修时必须将滑环外罩全部拆下，滑环内又有很多线路，给维修带来不便，既增加消耗又影响生产效率。为此我们对其自动调节装置进行了以下改造(见图1)：(1)在上墙板切割开一个边长分别为460 mm、640 mm、弧长900 mm的扇形活动门(安上合叶)，以便于调节转盘内调节柄；(2)将调节柄移至墙板内中心轴上部；(3)在上墙板内顶部装一个LX19-131行程开关代替微动开关。这样转盘每转动一圈，行程开关和调节柄相碰一次，抓棉小车自动下降一次，如需调整打手的下降距离时，可打开活动门，调整调节柄。由于行程开关的触头左右都能动，不论抓棉小车正转反转都不会损坏行程开关，解决了微动开关易坏和不易调整的问题。
