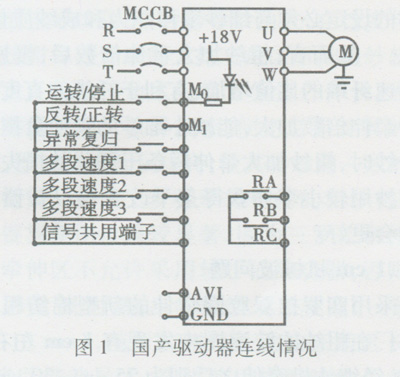

国产VFD-S型高功能简易交流电机驱动器主电路输入输出与原装变频器一样，输入均为单相交流220V，R、S、T任选，输出端子U、V、W接到送经电机上。图1是VFD-S型驱动器输入输出连线情况。
PAT—A型喷气织机送经变频器12号端子为0V～10V速度控制输入，11号端子接地，可将12号端子引线接人类比电流频率指令AVI．11号接到GND。将VFD—S型驱动器频率指令来源(2-00为其代号)do(主频率输入由操作面板控制)改为dl[主频率由外部端子(AVI)输入模拟信号DC 0V～+10 V]，即将驱动器面板上插销插入正确位置即可。
PAT-_A型喷气织机送经变频器24号端子为正转／反转输人信号，26号端子为运转／停止输入信号。采用两个三极管可以与VFD—S型驱动器对接，三级管型号3DG6C，其发射极均接地，基极分别接24号与26号输入端子。与24号对应的三极管集电极接到M1，与26号对应的三级管集电极接到Mo.
VFD—S型驱动器操作方式参数Z-01运转指令来源由do，(运转指令由操作面板控制)改为d2(运转指令由外部端子控制，键盘STOP无效)。同时4-04多功能输入端子(M0、M1)设为d2(M0运转停止，M1：反转／正转)。这样，当正转高电平信号来时，三极管导通，M1接地，相当于开关按下，电机M正转；低电平时，三极管截止，M1为高电平，电机反转。当运转高电平信号来时，三极管导通，则M0为低电平，驱动器驱动电机运转；低电平时，三极管截止，M0为高电平，驱动器停止输出。
另外，可以使用VFD-S型驱动器多功能指示输出接点常闭触点RB、RC进行变频器故障输出。只需用引线将16号(+12V)接人25号端子和RC上，21号接到RB即可。通过上述方法改变接口，成功地用国产VFD—S型驱动器替代了PAT—A型喷气织机送经变频器。上机运行两年来，织造顺利，并且从未出现故障。
